Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE17 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Tỉ số truyền: | 102: 1 | Mô-men xoắn đầu ra bình thường: | 9400 Nm |
|---|---|---|---|
| Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Giữ mô-men xoắn: | 65040 Nm |
| Mô-men xoắn nghiêng: | 135600 Nm | Tự khóa: | Đúng |
| Sử dụng: | Theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
| Điểm nổi bật: | ổ đĩa xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa theo dõi năng lượng mặt trời |
||

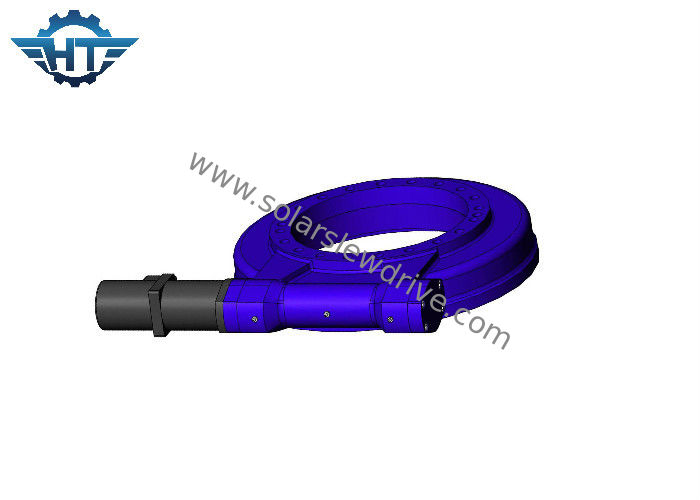

Bộ giảm tốc bánh răng truyền động nhỏ 17 inch IP66 cho hệ thống theo dõi năng lượng mặt trời đơn nằm ngang
Sự miêu tả
Các thiết bị theo dõi năng lượng mặt trời ghi lại toàn bộ mức độ của tia nắng mặt trời vì các bộ truyền động quay vòng làm cho hệ thống quay theo mặt trời hoàn toàn.Theo các khu vực khác nhau, mức tăng năng lượng thu được bằng theo dõi hai trục năng lượng mặt trời tăng lên đến & hơn 100% so với các tấm được gắn phẳng cố định, vì hai trục quay cho phép trình theo dõi định vị các mô-đun / tấm năng lượng mặt trời đối mặt với nhau vuông góc (trực tiếp với) mặt trời từ lúc bình minh đến hoàng hôn.
Trong thiết bị theo dõi năng lượng mặt trời trục kép, chúng tôi có thể sử dụng cả hai ổ đĩa quay SE và hệ thống theo dõi năng lượng mặt trời trục kép.
Các thông số của SE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
Các động cơ khác nhau (động cơ 220VAC, 380VAC, động cơ 12VDC, 24VDC, 48VDC, động cơ servo và động cơ bước) có thể được thiết kế theo yêu cầu của khách hàng.
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mô men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
