Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 530 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||

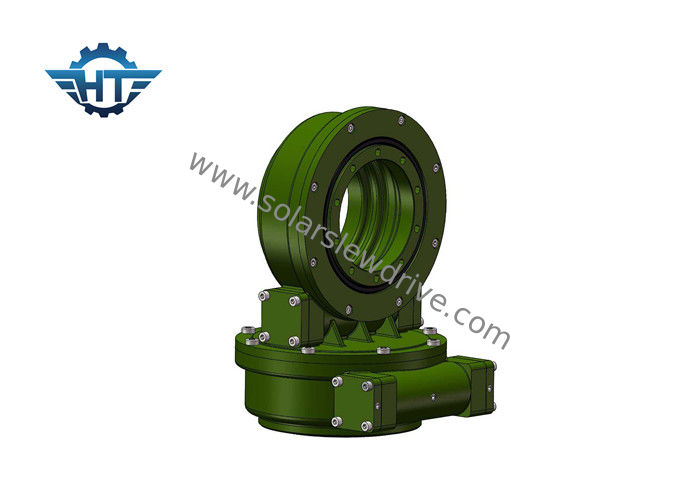

Hộp số truyền động dạng trượt SDE7 IP66 nổi bật với mô-men xoắn cao, tự bôi trơn để theo dõi mặt trời
Sự miêu tả
Hệ thống theo dõi năng lượng mặt trời bao gồm hệ thống theo dõi năng lượng mặt trời trục đơn và trục kép.Hệ thống theo dõi mặt trời trục đơn bao gồm hệ thống theo dõi đơn nghiêng và phẳng.
Đối với hệ thống theo dõi năng lượng mặt trời trục kép, dựa trên cấu trúc giá đỡ khác biệt, có thể áp dụng ba loại giải pháp truyền động quay vòng:
1. sử dụng hai ổ đĩa quay một trục ngang (loại se).
2. sử dụng một ngang (loại se) và một dọc khác (loại ve).
3. sử dụng một ổ quay trục kép.
Tất cả các giải pháp đó đều có thể theo dõi mặt trời theo cả chiều dọc và chiều ngang, có nghĩa là luôn theo dõi mặt trời khi có ánh sáng mặt trời trực tiếp.
| tên sản phẩm | Ổ đĩa quay SDE7 |
| Mô-men xoắn đầu ra | 980 Nm;723 ft.lbs |
| Mô-men xoắn đầu ra tối đa | 1938 Nm;1429 ft.lbs |
| Mô-men xoắn nghiêng | 7000 Nm;5163 ft.lbs |
| Giữ mô-men xoắn | 13200 Nm;9736 ft.lbs |
| Xếp hạng trục tĩnh | 133,20 kN;29943 lb |
| Xếp hạng xuyên tâm tĩnh | 53 kN;11977 lb |
| Xếp hạng trục động | 31,90 kN;7171 lb |
| Xếp hạng xuyên tâm động | 27,91 kN;6274 lb |
| Giải pháp thay thế động cơ | 12/24 / 48VDC Động cơ;Động cơ bước;Động cơ không chổi than |
| Sản phẩm Phong cách | Trục kép;CPV / HCPV;Món ăn năng lượng mặt trời;Tháp năng lượng mặt trời |
| Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, Máy công nghiệp |
| Hình vuông được đề xuất của bảng điều khiển | 30 mét vuông |
Bảng dữ liệu hiệu suất ổ đĩa SDE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Ứng viên
Hệ thống theo dõi năng lượng mặt trời trục kép
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
