Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 398~456/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
---|---|---|---|
Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | worm gear slewing ring,worm gear motor |

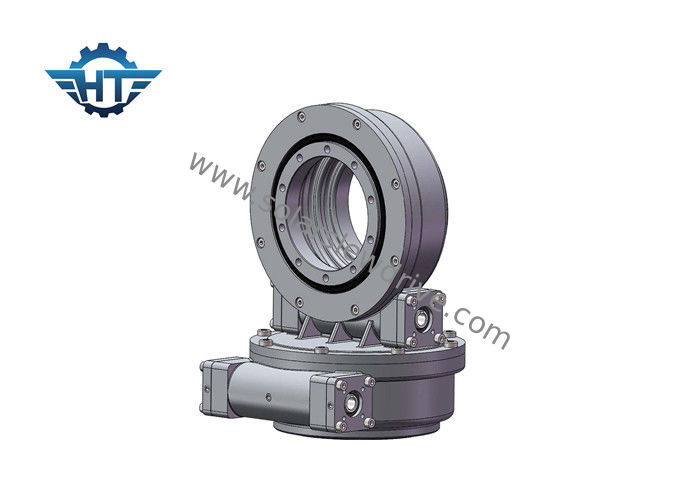

Ổ đĩa xoay trục kép mô-men xoắn cao với động cơ giảm tốc 12 V cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Ổ đĩa xoay trục kép là giải pháp hoàn hảo trong các ứng dụng theo dõi năng lượng mặt trời trục kép.
Ổ đĩa xoay kép có ba loại giải pháp với ổ xoay:
Nói chung, đối với cấu trúc khung dễ dàng, ổ đĩa xoay sde sẽ là giải pháp hoàn hảo, nhưng hai cái còn lại cũng rất phổ biến.
Ổ đĩa xoay được áp dụng trong PV
tên sản phẩm | Ổ đĩa xoay SDE7 với động cơ bánh răng 43Nm 24Vdc |
Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
Xếp hạng trục động | 31,90 kN; 7171 lb |
Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
Động cơ thay thế | Động cơ điện xoay chiều 380V / 220 V; Động cơ bước; Động cơ không chổi than |
Phong cách sản phẩm | Trục kép; Trục đơn; ĐVV / HCPV; Món ăn năng lượng mặt trời; Parabol; Tháp năng lượng mặt trời |
Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
Bảng hiệu suất
Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Đúng | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Đúng | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Đúng | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Đúng | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Đúng | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Đúng | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Đúng | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Đúng | 480kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Đúng | 682 kg |
Đặc trưng
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ giun bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4. Chức năng tự khóa
Ứng dụng
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
