Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 398~456/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
---|---|---|---|
Tên: | ổ trục kép | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |

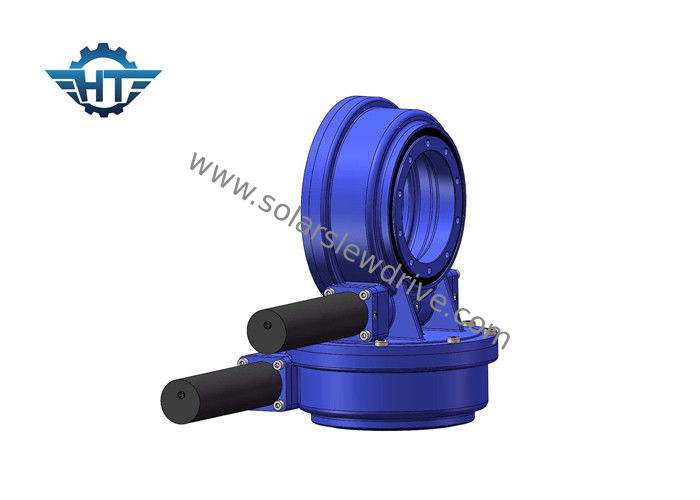

Đồng hồ cát Worm IP66 Trục xoay kép cho năng lượng mặt trời và gương parabol
Sự miêu tả
Hệ thống nhiệt bay cao nói chung có bốn loại:
Nói chung, sản xuất nhiệt điện mặt trời có bốn loại sau: máng, tháp, đĩa (đĩa) và Fresnel.
Máng
Hệ thống sản xuất nhiệt điện mặt trời loại máng được gọi là hệ thống sản xuất nhiệt điện mặt trời máng parabol. Các bộ thu tập trung parabol loại máng được sắp xếp theo chuỗi và song song, làm nóng môi trường làm việc, tạo ra hơi quá nhiệt và điều khiển máy phát tua bin hơi nước để tạo ra điện.
Tháp
Năm 1973, sự bùng nổ của cuộc khủng hoảng dầu mỏ trên toàn thế giới đã kích thích nghiên cứu và phát triển công nghệ năng lượng mặt trời. So với pin mặt trời, giá cao và hiệu quả thấp. Hiệu quả sản xuất nhiệt điện mặt trời tương đối cao và công nghệ tương đối trưởng thành.
Món ăn
Hệ thống phát điện nhiệt mặt trời loại đĩa (còn gọi là đĩa) là hệ thống năng lượng mặt trời đầu tiên trên thế giới. Nó bao gồm một gương parabol bao gồm nhiều gương. Nó nhận được trọng tâm của paraboloid và môi trường truyền nhiệt trong máy thu được làm nóng. Lái động cơ để tạo ra điện ở khoảng 750oC.
Fresnel
Nguyên lý làm việc tương tự như việc tạo ra năng lượng quang nhiệt kiểu máng, ngoại trừ việc ngưng tụ cấu trúc Fresnel được sử dụng thay cho gương. Điều này làm cho nó tương đối rẻ tiền, nhưng hiệu quả giảm tương ứng.
Do hệ thống như vậy chỉ có một vài lần cô đặc, nên chất lượng của hơi nước nóng không cao, do đó hiệu suất phát điện hàng năm của toàn hệ thống chỉ có thể đạt khoảng 10%; nhưng do cấu trúc đơn giản của hệ thống và sử dụng trực tiếp môi trường truyền nhiệt để tạo hơi nước, chi phí xây dựng và bảo trì của nó cũng tương đối thấp.
Ổ đĩa xoay được áp dụng trong CSP Tower
tên sản phẩm | Ổ đĩa xoay SDE7 với động cơ bánh răng 43Nm 24Vdc |
Mô-men xoắn đầu ra | 980 Nm; 723 ft.lbs |
Mô-men xoắn đầu ra tối đa | 1938 Nm; 1429 ft.lbs |
Mô-men xoắn thời điểm nghiêng | 7000 Nm; 5163 ft.lbs |
Giữ mô-men xoắn | 13200 Nm; 9736 ft.lbs |
Xếp hạng trục tĩnh | 133,20 kN; 29943 lb |
Xếp hạng xuyên tâm tĩnh | 53 kN; 11977 lb |
Xếp hạng trục động | 31,90 kN; 7171 lb |
Đánh giá xuyên tâm động | 27,91 kN; 6274 lb |
Động cơ thay thế | Động cơ điện xoay chiều 380V / 220 V; Động cơ bước; Động cơ không chổi than |
Phong cách sản phẩm | Trục kép; Trục đơn; ĐVV / HCPV; Đĩa năng lượng mặt trời; Parabol; Tháp năng lượng mặt trời |
Tính năng ứng dụng | Hệ thống theo dõi năng lượng mặt trời, máy móc công nghiệp |
Bảng hiệu suất
Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
Tính năng, đặc điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2 . Bao ổ sâu bên trong
3 . Tiếp xúc nhiều răng để đảm bảo tải trọng cao
4 . Chức năng tự khóa
Ứng dụng
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
