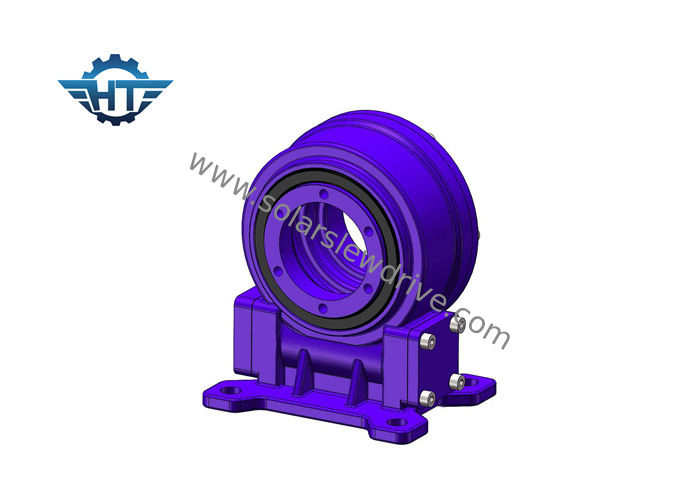

Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời

Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời

  • Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời
  • Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời
Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HANGTUO
Chứng nhận: CE, ISO9001
Số mô hình: VE5
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 máy pc
Giá bán: 145~226 USD/PC
chi tiết đóng gói: HỘP GỖ DÁN
Thời gian giao hàng: 15 ~ 30 NGÀY
Khả năng cung cấp: 12000 CÁI / NĂM
Tiếp xúc
Chi tiết sản phẩm
Kiểu: Ổ đĩa xoay Vật chất: 42CRMN hoặc 50 triệu
Ứng dụng: Hệ thống năng lượng mặt trời Sự bảo đảm: 10 năm
Màu sắc: Yêu cầu khách hàng Kích thước: 3 inch - 25 inch
Xe máy: 24 V Đặc tính: Sống thọ
Điểm nổi bật:

worm gear xoay ổ đĩa

,

bánh răng vòng

Envelope Worm Slew Drive Gearbox with 12V DC Planetary Gear Motor for Solar Tracking System



Sự miêu tả



Trạm năng lượng mặt trời tập trung Fresnel, nguyên lý làm việc tương tự như phát điện quang nhiệt kiểu máng, chỉ khác là dùng bình ngưng kết cấu Fresnel thay cho gương.Điều này làm cho nó tương đối rẻ tiền, nhưng hiệu quả tương ứng sẽ giảm.



Do hệ thống như vậy chỉ có một vài lần tập trung nên chất lượng hơi nước đun nóng không cao dẫn đến hiệu suất phát điện hàng năm của toàn hệ thống chỉ đạt khoảng 10%;nhưng do cấu trúc đơn giản của hệ thống và việc sử dụng trực tiếp môi trường truyền nhiệt để tạo ra hơi nước nên chi phí xây dựng và bảo trì cũng tương đối thấp.

Hộp số truyền động Envelope Worm Slew Drive với động cơ bánh răng hành tinh 12V DC cho hệ thống theo dõi năng lượng mặt trời 0

Đặc trưng



1. Xoay từ 0 ~ 180 °

2. Kết nối động cơ lái xe ở bên trái hoặc bên phải

3. Mỡ đã được lấp đầy trước khi xuất xưởng

4. Cài đặt đơn giản

5. Sử dụng không gian hợp lý

6. Bánh răng tự khóa;do đó phanh là không cần thiết

7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy

8. Mômen cản trở cao, thích hợp để lắp đặt theo chiều dọc

9. Bảo trì thấp



Biểu đồ hiệu suất truyền động kiểu dòng VE



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Tải dọc trục Tải xuyên tâm Giữ mô-men xoắn Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm kN kN Nm trình độ Đúng Kilôgam
3 " 31: 1 300 1500 3.6 15 7000 40% ≤0,1 Đúng 13kg
5 " 37: 1 637,5 5000 16 27 9200 40% ≤0,1 Đúng 18kg
7 " 57: 1 1750 7000 34 58 13200 40% ≤0,1 Đúng 28kg
số 8" 51: 1 2250 11200 50 80 20400 40% ≤0,1 Đúng 35kg
9 " 61: 1 4300 16000 60 130 27200 40% ≤0,1 Đúng 51kg
12 " 78: 1 5600 25000 77 190 40560 40% ≤0,1 Đúng 61kg
14 " 85: 1 6750 48000 110 230 44200 40% ≤0,1 Đúng 78 kg
17 " 102: 1 9460 67000 142 390 53040 40% ≤0,1 Đúng 105 kg
21 " 125: 1 16000 89000 337 640 65000 40% ≤0,1 Đúng 185 kg
25 " 150: 1 21450 112000 476 950 89000 40% ≤0,1 Đúng 244 kg
