Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HANGTUO |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 |
Số lượng đặt hàng tối thiểu: | 1 máy pc |
---|---|
Giá bán: | 145~226 USD/PC |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 30 NGÀY |
Khả năng cung cấp: | 12000 CÁI / NĂM |
Kiểu: | Ổ đĩa xoay | Vật chất: | 42CRMN hoặc 50 triệu |
---|---|---|---|
Ứng dụng: | Hệ thống năng lượng mặt trời | Sự bảo đảm: | 10 năm |
Màu sắc: | Yêu cầu khách hàng | Kích thước: | 3 inch - 25 inch |
Xe máy: | 24 V | Đặc tính: | Sống thọ |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

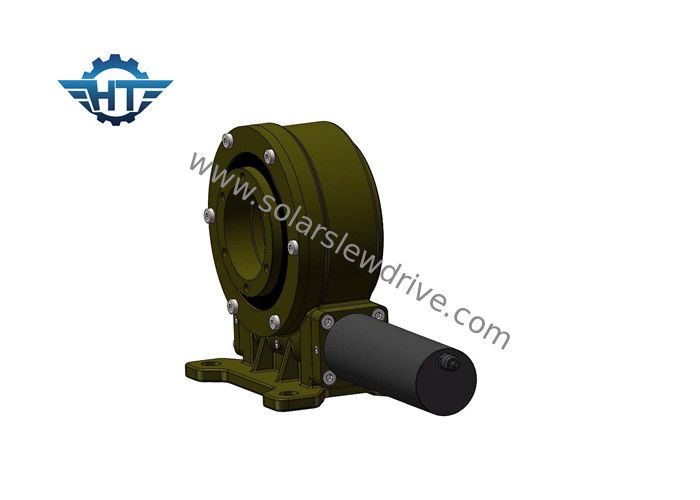

VE5 Hộp số truyền động trục đơn VE5 với sâu Envelope và động cơ điện cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Ổ đĩa quay được thiết kế theo kiểu quay bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Chúng có thể được ứng dụng trong các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép, bộ tập trung năng lượng mặt trời, đĩa năng lượng mặt trời, CPV (Quang điện tập trung), CSP (Điện mặt trời tập trung), máng parabol năng lượng mặt trời, v.v.
Đặc trưng
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong khi lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
8. Mômen cản trở cao, thích hợp để lắp đặt theo chiều dọc
Các thông số hiệu suất của ổ đĩa dọc
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Có nhiều ứng dụng mà ổ quay có thể được sử dụng, chính vì nó rất thích hợp cho các ứng dụng yêu cầu tải để duy trì công suất và mô-men quay.
Các ứng dụng truyền động xoay tiêu biểu bao gồm, nhưng không giới hạn ở:
1.Solar tracker
2.Wind Turbines
3.Men's thang máy
4. máy móc thủy lực
5.Telehandler
6. máy xúc
7. nhanh
8.Cranes
9. thiết bị pha chế
10. thiết bị quân sự
