| Brand Name: | HANGTUO |
| Model Number: | VE5 |
| MOQ: | 1 máy pc |
| giá bán: | 145~226 USD/PC |
| Delivery Time: | 15 ~ 30 NGÀY |

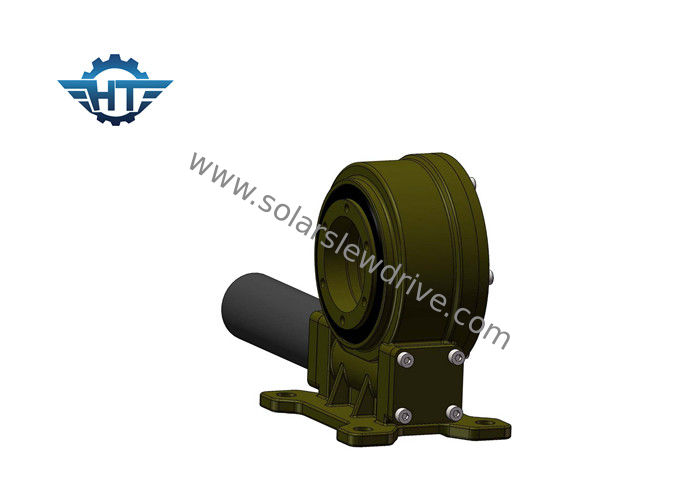

Solar Slew Drive Ve Single Worm Gear Slew Drive cho Solar Theo dõi hệ thống
Sự miêu tả
Slew Drive, thường được gọi là ổ worm hoặc vòng bi xoay, là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm ổ bánh răng hoặc vòng xoay, sâu, đế và vỏ hoàn toàn kín. Nó có thể được tùy chỉnh với động cơ thủy lực hoặc điện, hộp số hành tinh.
Tính năng, đặc điểm
1. Xoay 360 độ
2. Kết nối động cơ lái xe từ bên trái hoặc bên phải
3. Trong quá trình cài đặt, không cần thiết phải điều chỉnh khe hở bánh răng; điều này đã được nhà sản xuất đặt ra trước khi xuất xưởng
4. Mỡ đã được lấp đầy trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa; do đó không cần phanh
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
8. Mô-men xoắn nghiêng cao, thích hợp cho lắp đặt ngang
Thông số hiệu suất ổ đĩa dọc
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Vâng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 244 kg |
