Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE7 " |
---|---|---|---|
Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 1750Nm |
Giữ mô-men xoắn: | 13200Nm | Mô-men xoắn nghiêng: | 7000Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | solar tracker drive,slewing drive for solar tracking system |

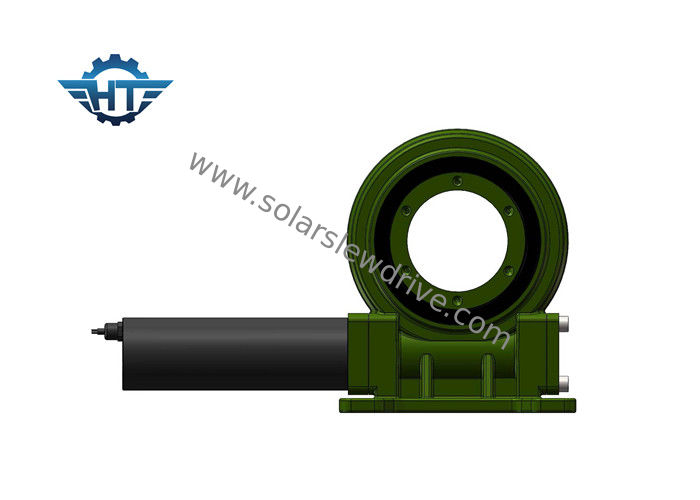

VE7 Bánh răng sâu dọc xoay với động cơ điện 24 VDC cho thiết bị theo dõi năng lượng mặt trời
Sự miêu tả
Một hệ thống truyền động sâu xoay là một đơn vị được xây dựng nhỏ gọn bao gồm một bánh răng, cơ sở và sâu. Bộ phận này mang lại những lợi thế của một thiết bị xoay và một con sâu thành một đơn vị.
Các ổ xoay dọc trục đơn được gắn theo chiều dọc, nó được thiết kế đặc biệt cho các hệ thống theo dõi năng lượng mặt trời trục đơn phẳng yêu cầu theo dõi về phía mặt trời từ đông sang tây. Vòng quay chính xác của ổ xoay dọc cho phép cơ chế theo dõi hoàn hảo. Loại ổ xoay dọc này được sản xuất bằng công nghệ mới nhất kết hợp với cơ chế đồng hồ cát.
Ưu điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ giun bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
5. Chức năng tự khóa
Hiệu suất kỹ thuật
Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Mô-men xoắn nghiêng | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Vâng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 244 kg |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
Thuật ngữ của các thông số chính
Mô men xoắn nghiêng: Mô-men xoắn này là tải trọng lực nhân với khoảng cách giữa vị trí tải và tâm của ổ trục. Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn thời điểm nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm: Tải trọng thẳng đứng với trục của ổ trục
Tải trọng trục: Tải trọng song song với trục của ổ trục
Mô -men giữ: Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược và các bộ phận không bị hỏng, mô-men xoắn tối đa đạt được được gọi là mô-men giữ, nó cũng được xem là mô-men xoắn bị hỏng.
Tự khóa: Chỉ khi có tải, ổ xoay không có khả năng quay ngược và do đó được gọi là tự khóa.
