Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỷ lệ bánh: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Nghiêng mô-men xoắn: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Tải dọc trục: | 34 kN | Tải trọng xuyên tâm: | 58 kN |
| Điểm nổi bật: | solar tracker drive,solar slew drive |
||

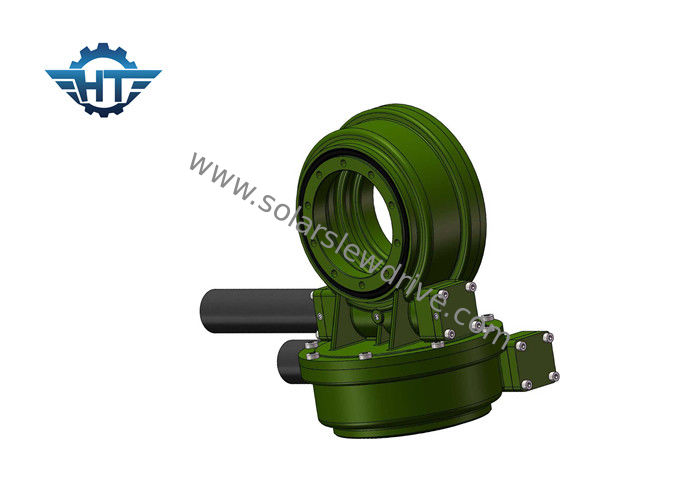

Ổ đĩa xoay đôi trục nhỏ với động cơ giảm tốc hành tinh 24VDC cho hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
Ổ đĩa xoay của Hangtuo cung cấp một tỷ lệ lớn trong một giai đoạn của thiết bị, được tối ưu hóa cho trọng lượng so với hiệu suất. Vòng bi và bánh răng được lắp ráp thành một vỏ cấu hình thấp, tự giữ và sẵn sàng để cài đặt, cho phép sản phẩm phản ứng với tất cả các lực dọc trục và hướng tâm, và tạo ra các khoảnh khắc nghiêng được tạo ra trong các ứng dụng khó khăn nhất. Những sản phẩm có khả năng thích ứng cao này cũng có khả năng chống sốc mạnh, hiệu suất lâu dài, xoay trơn tru, bảo vệ ổ trục và các tùy chọn ổ đĩa kín. Tất cả các lợi ích kỹ thuật, kết hợp với các tiêu chuẩn chất lượng hàng đầu trong ngành, làm cho các sản phẩm của Hangtuo trở thành ứng cử viên lý tưởng cho các ứng dụng nặng, hiệu suất cao.
Nguyên lý làm việc của Slew Drive
Con sâu được điều khiển bởi động cơ, điều khiển vòng ngoài của vòng xoay để xoay; vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng xoay được cố định trong vỏ. Ổ đĩa xoay có khóa tự đảo ngược vì ổ bánh răng sâu có đặc tính tự khóa ngược.
Biểu đồ hiệu suất của SDE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
| 5 " | 37: 1 | 650 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
Thuật ngữ của các thông số chính
Tilting Moment Torque : Torque là tải trọng nhân với khoảng cách giữa vị trí tải và tâm ổ trục. Nếu qorque được tạo ra bởi tải và khoảng cách lớn hơn mô-men xoắn thời điểm nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm: Tải thẳng đứng theo trục của ổ trục
Tải trọng trục: Tải song song với trục của ổ trục
Mô -men giữ: Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược và các bộ phận không bị hỏng, mô-men xoắn tối đa đạt được được gọi là mô-men giữ.
Tự khóa: Chỉ khi được tải, ổ xoay không thể quay ngược lại và do đó được gọi là tự khóa.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
