Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE3 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 120~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE3 " |
|---|---|---|---|
| Tỷ lệ bánh: | 31: 1 | Hiệu quả: | 40% |
| Màu: | RAL 9006 hoặc theo yêu cầu | ứng dụng: | hệ thống theo dõi năng lượng mặt trời |
| Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 24 VDC |
| Bảo hành: | 5 ~ 10 năm | Giấy chứng nhận: | ISO 9001, CE |
| Trang web cài đặt: | Cánh đồng mở, mái bằng | tính năng: | An toàn, cài đặt nhanh, tuổi thọ cao |
| Điểm nổi bật: | hộp số worm worm,worm gear slewing ring |
||

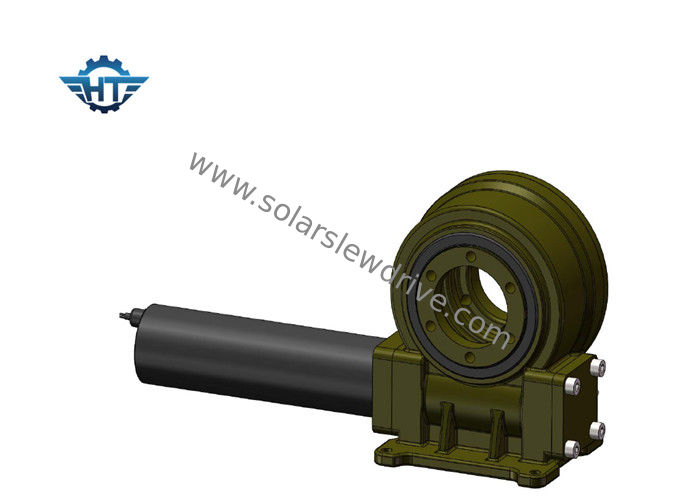

Ổ trục xoay nhỏ 3 inch với động cơ bánh răng 24 VDC cho hệ thống theo dõi năng lượng mặt trời trục đơn
Ổ trục xoay là một loại sản phẩm xoay mới, thường được gọi là vòng xoay, thường bao gồm sâu, vòng xoay, vỏ, động cơ và các thành phần khác. Vì các thành phần cốt lõi là vòng bi xoay, chúng có thể đồng thời chịu được lực dọc trục, lực hướng tâm và các khoảnh khắc lật ngược. So với các sản phẩm quay truyền thống, ổ đĩa xoay mới có tính năng cài đặt dễ dàng, bảo trì dễ dàng và không gian lắp đặt lớn hơn.
Thông số hiệu suất của dòng VE
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 13 |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 28 |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Vâng | 35 |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 51 |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 61 |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 78 |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 105 |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 185 |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 244 |
Đề nghị ổ đĩa xoay
| Nhà ổ đĩa kèm theo | SE1 | SE3 | SE5 | SE7 | SE9 | SE12 | SE14 | SE21 |
| Ổ đĩa nhà ở kèm theo chính xác | ZE3 | ZE5 | ZE7 | ZE9 | ||||
| Worm gear slewing drive | WE1 | WE3 | WE5 | WE7 | WE9 | |||
| Ổ trục xoay kép | SDE3 | ZDE3 | SDE5 | ZDE5 | SDE7 | ZDE7 | ||
| Ổ trục dọc kèm theo | VE3 | VE5 | VE6 | VE7 | VE9 | VE12 |
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được kết nối bằng spline làm tăng mô-men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng thiết bị xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp anf chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng cách cố định đường may bằng vít theo trục giúp tăng độ chính xác phù hợp và giảm tiếng ồn.
4. Chúng tôi sử dụng giá đỡ pin lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng mài pin thay vì mài trượt để tuổi thọ của hộp số dài hơn nhiều.
5. Cấu trúc hỗ trợ kép; Mài bên trong lỗ khoan bên trong của bánh răng hành tinh làm cho độ tròn của lỗ khoan bên trong nhỏ hơn 0,003mm, chạy bằng cách lăn thay vì trượt; Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ dài hơn 10000 giờ.
