| Brand Name: | HangTuo |
| Model Number: | VE9 |
| MOQ: | 1 miếng |
| giá bán: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |

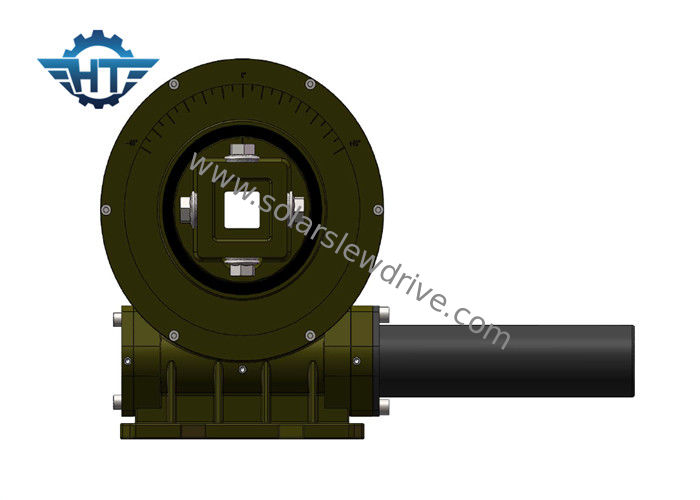

Bánh răng sâu dọc Ổ đĩa xoay nhỏ với đầu ra ống vuông cho hệ thống theo dõi năng lượng mặt trời trục đơn phẳng
Sự miêu tả
Slewing Drive được thiết kế để xử lý đồng thời các tải trọng hướng tâm, hướng trục và mô men.
Các ổ đĩa dọc 9 inch có thể có đầu ra ống vuông hoặc mặt bích. Squaretube thường là 94 × 94 mm, và chúng tôi cũng đã phát triển với kích thước ống 110 × 110 mm được sử dụng hệ thống theo dõi năng lượng mặt trời trục đơn phẳng. Kích thước có thể được tùy chỉnh dựa trên nhu cầu đặc biệt của khách hàng. Nó có cấp IP cao có thể bảo vệ ổ đĩa khỏi các điều kiện môi trường khác nhau như bụi, nước, cát và thậm chí là nước.
Chúng tôi được sản xuất dựa trên tiêu chuẩn bắt buộc trong hệ thống ISO 9001. Chúng tôi cũng đã thông qua các chứng chỉ CE. Ổ đĩa xoay có tuổi thọ cao và nó được thiết kế cho trường 30 năm sử dụng thời gian sống.
Dữ liệu kỹ thuật
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | .10.1 | Vâng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | .10.1 | Vâng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | .10.1 | Vâng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | .10.1 | Vâng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | .10.1 | Vâng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Vâng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Vâng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Vâng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Vâng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Vâng | 251 |
Ưu điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2. Dừng cứng bên trong trong trường hợp hệ thống điều khiển phần mềm bị hỏng
3. Bao bọc ổ giun bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
5. Chức năng tự khóa
6. Đầu ra ống vuông 110 * 110 mm hoặc 94 * 94mm
