Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE3 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~1100/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Tỷ lệ bánh: | 31: 1 | Mô-men đầu ra bình thường: | 533 Nm |
|---|---|---|---|
| Nguồn gốc: | Thường Châu, Trung Quốc | Giữ mô-men xoắn: | 7000 Nm |
| Nghiêng mô-men xoắn: | 744 Nm | Xếp hạng đầu ra mô-men xoắn: | 0,065 vòng / phút |
| Cách sử dụng: | Theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
| Điểm nổi bật: | hộp số worm worm,worm gear slewing ring |
||

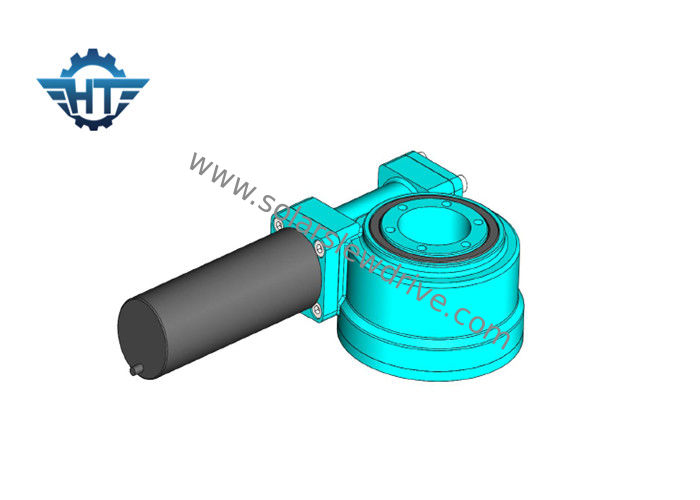

SE3 Worm Gear Slew Drive kèm theo Bộ theo dõi năng lượng mặt trời Ổ đĩa xoay với động cơ Gear 24VDC
Sự miêu tả
Ổ đĩa xoay SE chủ yếu được sử dụng trong hệ thống theo dõi năng lượng mặt trời, máy móc xây dựng.
Do nhiều công dụng của chúng, ổ đĩa xoay có nhiều kích cỡ mô hình, phạm vi hiệu suất và đặc điểm lắp đặt. Các ổ đĩa rất phù hợp cho các ứng dụng yêu cầu cả giữ tải và mô men quay từ cùng một hộp số. Chúng cũng có thể được chế tạo với các trục quay kép, (xoay trục cùng lúc) hoặc với các ổ đĩa kép trên cùng một trục, (hai luồng sâu điều khiển cùng một bánh răng vòng trong một trục).
Các thông số của ổ xoay
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Giữ mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | Nm | kN | kN | trình độ | Vâng | Kilôgam | |||
| 1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | .10.1 | Vâng | 6 |
| 3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | .10.1 | Vâng | 9 |
| 5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | .10.1 | Vâng | 14 |
| 7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | .10.1 | Vâng | 23 |
| 9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | .10.1 | Vâng | 44 |
| 12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | .10.1 | Vâng | 51 |
| 14 " | 85: 1 | 6750 | 135000 | 43800 | 680 | 230 | 40% | .10.1 | Vâng | 62 |
| 17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | .10.1 | Vâng | 85 |
| 21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | .10.1 | Vâng | 141 |
| 25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | .10.1 | Vâng | 182 |
Nhận xét
1. Các động cơ khác nhau (AC, DC và Thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.
2. Trục đối diện với động cơ có thể chọn là đầu hex hoặc không phải đầu hex.
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được kết nối bằng spline làm tăng mô-men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng thiết bị xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp anf chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách ra để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng cách cố định đường may bằng vít theo trục giúp tăng độ chính xác phù hợp và giảm tiếng ồn.
4. Chúng tôi sử dụng giá đỡ pin lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng mài pin thay vì mài trượt để tuổi thọ của hộp số dài hơn nhiều.
5. Cấu trúc hỗ trợ kép; Mài bên trong lỗ khoan bên trong của bánh răng hành tinh làm cho độ tròn của lỗ khoan bên trong nhỏ hơn 0,003mm, chạy bằng cách lăn thay vì trượt; Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ dài hơn 10000 giờ.
Kích thước
