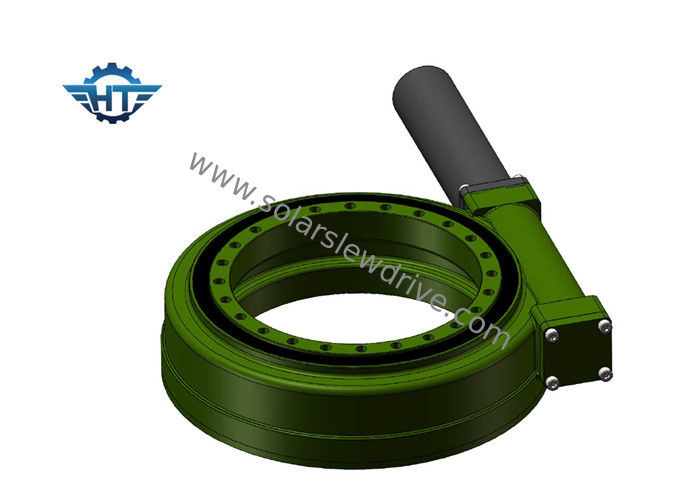

Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời

Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời

  • Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời
  • Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời
Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE1 ~ SE25
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mô hình: SE1 ~ SE25 Tỉ số truyền: 31: 1 ~ 150: 1
Ứng dụng: Theo dõi năng lượng mặt trời Nguồn gốc: CHANGZHOU, TRUNG QUỐC
Người lái xe: Động cơ bánh răng 24VDC Chứng chỉ: ISO9001 / CE
Đặc tính: Trục đơn Bảo trì: Miễn phí
Màu sắc: Như yêu cầu phản ứng dữ dội: 0,1 độ
Điểm nổi bật:

ổ đĩa xoay cho hệ thống theo dõi năng lượng mặt trời

,

ổ đĩa theo dõi năng lượng mặt trời

Trục đơn SE1 - SE25 Bộ truyền động theo dõi năng lượng mặt trời với động cơ bánh răng 24VDC cho hệ thống theo dõi năng lượng mặt trời







Sự miêu tả



Vòng xoay, còn được gọi là vòng bi quay hoặc vòng bi bàn xoay, là một vòng bi lớn có thể chịu tải trọng dọc trục, tải trọng hướng tâm và mômen nghiêng nhiều hơn.Nó được gọi là: “khớp máy”, các bộ phận truyền động thiết yếu của máy móc, giữa hai vật thể cần chuyển động quay tương đối.Nó có vòng trong và vòng ngoài, cán và các thành phần khác.



Ổ quay đơn trục SE12 với vỏ bọc IP66 cho hệ thống theo dõi theo dõi năng lượng mặt trời 0



Người ta có thể coi truyền động quay vòng như một hộp số vì các thành phần chuyển động cốt lõi là ổ trục quay và trục sâu.Nó cũng bao gồm các thành phần phụ trợ như con dấu, vỏ và động cơ.Là một nguồn điện, động cơ quay thường là động cơ bánh răng hành tinh DC hoặc động cơ bánh răng xoay chiều.Động cơ thủy lực AC chủ yếu được sử dụng trong máy xây dựng như một hệ thống truyền động điện.Vì thành phần cốt lõi là bộ truyền động vòng quay, hộp số quay vòng có thể dễ dàng chịu được lực hướng trục và hướng tâm.Nguyên lý làm việc của ổ quay: Con sâu được dẫn động bởi động cơ dẫn động vòng ngoài của vòng quay quay;Vòng ngoài tạo ra mô-men xoắn thông qua mặt bích và vòng trong của vòng quay được cố định trong vỏ.



Truyền động quay có tính năng tự khóa ngược vì truyền động bánh răng sâu có đặc tính tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm xích đu truyền thống, hộp số truyền động xích đu dễ lắp đặt, dễ bảo trì và tiết kiệm diện tích lắp đặt đáng kể.



Ưu điểm của ổ trượt



1. Công nghệ sâu đồng hồ cát giúp tiếp xúc với răng nhiều hơn, mô-men xoắn cao hơn
2. Cung cấp một giải pháp tiết kiệm và nhỏ gọn với chi phí bảo trì thấp
3. Bánh răng quay và công nghệ xử lý làm cứng rãnh tăng tuổi thọ ổ quay
4. Tất cả các thành phần cơ chế quay đều được kiểm tra nghiêm ngặt và đảm bảo chất lượng tốt
5. thiết kế tùy chỉnh có sẵn



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức Mô-men xoắn nghiêng Giữ mô-men xoắn Tải dọc trục Tải xuyên tâm Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm Nm kN kN trình độ đúng Kilôgam
1 " 31: 1 400 1000 1800 22 12 40% ≤0,1 đúng 6
3 " 31: 1 300 1500 7000 30 15 40% ≤0,1 đúng 9
5 " 37: 1 637,5 6000 9200 68 27 40% ≤0,1 đúng 14
7 " 57: 1 1750 10500 13200 132 58 40% ≤0,1 đúng 23
9 " 61: 1 4300 49900 30800 340 130 40% ≤0,1 đúng 44
12 " 78: 1 5600 54400 40560 480 190 40% ≤0,1 đúng 51
14 " 85: 1 6750 135000 44200 680 230 40% ≤0,1 đúng 62
17 " 102: 1 9460 203000 53040 980 390 40% ≤0,1 đúng 85
21 " 125: 1 16000 271000 65000 1600 640 40% ≤0,1 đúng 141
25 " 150: 1 21450 346000 89000 2400 950 40% ≤0,1 đúng 182



Ứng dụng Drive Slewing



Truyền động quay là một sản phẩm điều khiển chuyển động hoàn hảo cho các ứng dụng yêu cầu cường độ mô-men quay.



Slew Drive For Solar: nó được thiết kế theo kiểu xoay bảng quang điện mặt trời và cải thiện hiệu suất phát điện.Các giải pháp theo dõi năng lượng mặt trời trục đơn & trục kép có sẵn.Bộ truyền động quay vòng Power Jack Motion cho ứng dụng hệ thống theo dõi năng lượng mặt trời bao gồm Bộ tập trung năng lượng mặt trời Đĩa năng lượng mặt trời, CPV (Quang điện tập trung), CSP (Năng lượng mặt trời tập trung), máng parabol năng lượng mặt trời, bộ theo dõi PV


Đối với máy phát điện gió: Bộ truyền động quay được sử dụng để quay bệ trong tuabin gió
Hệ thống truyền động quay vòng cho ứng dụng máy móc xây dựng: được áp dụng rộng rãi trên cần trục xe tải, nền tảng làm việc trên không, cần cẩu bến tàu, cẩu lấy gỗ


Đối với thị trường công nghiệp: Dây chuyền tự động hóa / lắp ráp, cánh tay robot


Đối với vệ tinh: ổ đĩa quay có thể được sử dụng cho liên lạc không gian và hệ thống định vị toàn cầu trong đĩa vệ tinh
