Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | VE9 " |
|---|---|---|---|
| Tỷ lệ bánh: | 61: 1 | Xếp hạng đầu ra mô-men xoắn: | 4300 Nm |
| Giữ mô-men xoắn: | 27200 Nm | Nghiêng mô-men xoắn: | 16000 Nm |
| Hiệu quả: | 40% | tóm lược: | dưới 0,1 độ |
| Điểm nổi bật: | hộp số worm worm,worm gear motor |
||

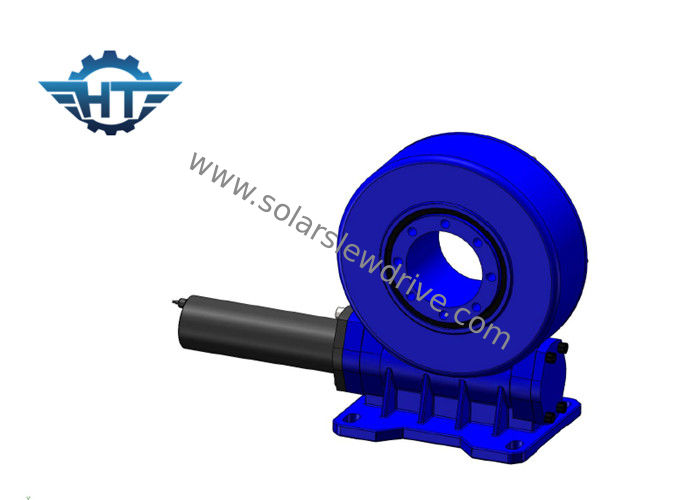

VE9 xoay với đầu ra mặt bích, ổ bánh răng trục đơn được áp dụng trong bộ theo dõi năng lượng mặt trời
Sự miêu tả
Một hệ thống ổ trục xoay là một đơn vị được xây dựng nhỏ gọn bao gồm một vòng xoay, tấm đế và con sâu. Bộ phận này mang lại những lợi thế của vòng xoay và con sâu thành một đơn vị.
Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý tải kết hợp. Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện hoặc thủy lực cũng như ghép toàn bộ hệ thống với thiết bị.
Do tính gọn nhẹ, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động giun được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần cẩu thủy lực trên phương tiện vận tải, cần cẩu biển nhỏ, thang xoay có thể mở rộng, trong các đơn vị bánh xe lớn vận chuyển cổng thông tin hàng hải.
Dữ liệu kỹ thuật
| Mô hình: | VE9 | Nguồn gốc | Thường Châu, Trung Quốc |
| Nhãn hiệu | HANGTUO | Kiểu | Kèm |
| Vật chất | 42CrMo, 50 triệu | Mô-men xoắn đầu ra | 4300 Nm |
| Mô-men xoắn thời điểm nghiêng | 16 K Nm | Giữ mô-men xoắn | 27 K Nm |
| Xếp hạng trục tĩnh | 60 KN | Xếp hạng xuyên tâm tĩnh | 130 KN |
| Xếp hạng trục động | 30 KN | Đánh giá xuyên tâm động | 65 KN |
| Tỉ số truyền | 37: 1 | Hiệu quả | 40% |
Dữ liệu kỹ thuật của VE Slew Drive
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | .10.1 | Vâng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 244 kg |
Ưu điểm
1. Xoay ± 60 °, giới hạn cứng / giới hạn cứng bên trong ổ đĩa do lỗi kiểm soát phần mềm
2. Kết nối động cơ lái xe từ bên trái hoặc bên phải
3. Trong quá trình cài đặt, không cần thiết phải điều chỉnh khe hở bánh răng; điều này đã được nhà sản xuất đặt ra trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa; do đó không cần phanh
7. Phương pháp bắt đầu và dừng dễ dàng và trôi chảy
