Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE5 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Mô hình: | 5 inch | Tỷ lệ bánh: | 37 |
|---|---|---|---|
| Hiệu quả: | 40% | Kiểu: | trục kép |
| ứng dụng: | hệ thống theo dõi năng lượng mặt trời | Dịch vụ OEM: | Có sẵn |
| Xuất xứ: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 12 / 24vdc, động cơ servo |
| Điểm nổi bật: | solar slew drive,slewing drive for solar tracking system |
||

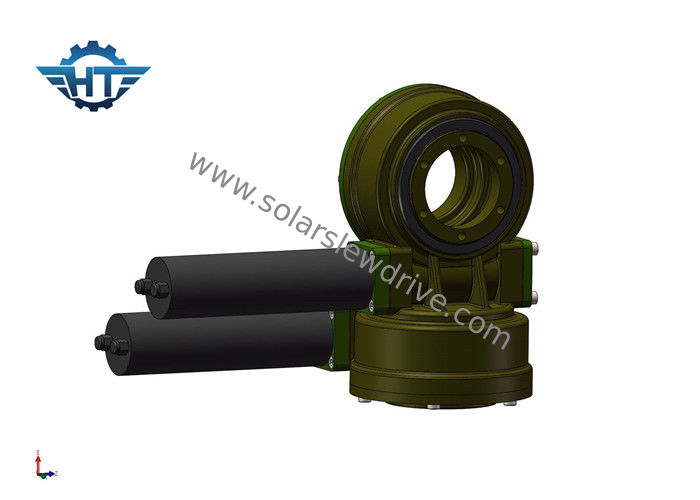

Trục kép cao Backlash Ổ đĩa xoay nhỏ, sâu và cấu trúc bánh răng cho hệ thống theo dõi năng lượng mặt trời trục kép
Sự miêu tả
Ổ trục xoay bao gồm ổ trục, trục giun, vỏ, ổ trục, động cơ, v.v. Động cơ điều khiển trục giun, vòng ngoài của ổ trục xoay sẽ quay, vòng ngoài tạo ra mô-men xoắn thông qua mặt bích trong khi vòng trong của ổ trục xoay được cố định trong vỏ.
Chức năng
Ổ trục xoay có thể duy trì tải trọng dọc trục, tải trọng hướng tâm và mô men nghiêng. Bàn xoay hoặc khung quay ở góc phương vị và độ cao được điều khiển bởi ổ xoay.
Ứng dụng
Đối với năng lượng mặt trời: Nó được thiết kế trong hệ thống theo dõi năng lượng mặt trời và cải thiện hiệu quả phát điện.
Đối với sử dụng công nghiệp: Chủ yếu được sử dụng để lái hai vật thể xoay tương đối trong 360 °.
Ưu điểm
1. Được thiết kế với trục giun đồng hồ cát cung cấp nhiều tiếp xúc với răng và mô-men xoắn cao hơn
2. Tuổi thọ của thiết bị được tăng lên nhờ thiết bị và mương cứng
3. Hiệu suất sản phẩm được kiểm tra và đảm bảo chất lượng sản phẩm.
Có nhiều ứng dụng trong đó ổ xoay có thể được sử dụng, chủ yếu vì nó hoàn hảo cho các ứng dụng yêu cầu cả công suất giữ tải và cường độ mô men quay.
Thông số kỹ thuật
| Thông số hiệu suất mô hình SDE | ||||||||||
| Mô hình | Tỉ lệ | Xếp hạng đầu ra mô-men xoắn | Nghiêng mô-men xoắn | Tải dọc trục | Tải trọng xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
| Nm | Nm | kN | kN | Nm | trình độ | Vâng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | .10.1 | Vâng | 21kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | .10.1 | Vâng | 32kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | .10.1 | Vâng | 54kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | .10.1 | Vâng | 88kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | .10.1 | Vâng | 157 kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 43800 | 40% | .10.1 | Vâng | 214kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | .10.1 | Vâng | 315kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | .10.1 | Vâng | 480kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | .10.1 | Vâng | 682 kg |
