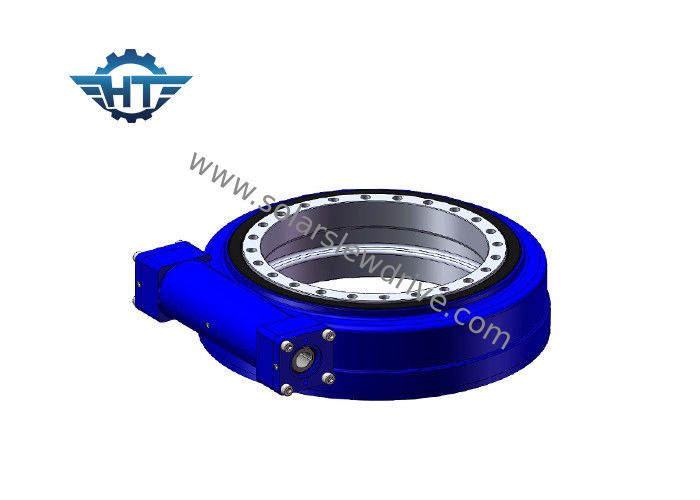

Ổ đĩa vòng xoay SE9 Inch với động cơ bước 24 VDC và bộ mã hóa cho nhà máy năng lượng mặt trời

Ổ đĩa vòng xoay SE9 Inch với động cơ bước 24 VDC và bộ mã hóa cho nhà máy năng lượng mặt trời

  • Ổ đĩa vòng xoay SE9 Inch với động cơ bước 24 VDC và bộ mã hóa cho nhà máy năng lượng mặt trời
Ổ đĩa vòng xoay SE9 Inch với động cơ bước 24 VDC và bộ mã hóa cho nhà máy năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE9
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Mô hình: 9 inch Tỷ lệ bánh: 61: 1
Hiệu quả: 40% Kiểu: loạt ngang
ứng dụng: năng lượng mặt trời Dịch vụ OEM: Có sẵn
Xuất xứ: Thường Châu, Trung Quốc Người lái xe: Động cơ 24vdc
Điểm nổi bật:

worm drive gearbox

,

worm gear slewing ring

Sự miêu tả

Ổ đĩa xoay là gì?

Một ổ đĩa xoay (hoặc ổ quay ngắn) là một hệ thống hoàn chỉnh, sẵn sàng để cài đặt bao gồm một vòng xoay bóng hoặc con lăn (vòng bi), con sâu và vỏ hoàn toàn kín. Nó có thể được tùy chỉnh với hộp số hành tinh thủy lực hoặc điện với cấp IP có thể lựa chọn dựa trên các ứng dụng khác nhau và nhu cầu của khách hàng.

Nó có các tính năng bảo vệ chống ăn mòn, tải trọng cao và độ chính xác cao.

Worm gear slewing được áp dụng rộng rãi trong các bộ phận tương đối quay của máy móc và năng lượng mặt trời như hệ thống theo dõi năng lượng mặt trời, khung quay của máy móc làm việc trên không, cần cẩu xe tải, máy khoan đá, máy khoan, máy gỗ, máy ép mã.

Các thông số của ổ xoay

Thông số hiệu suất mô hình SE
Mô hình Tỉ lệ Xếp hạng đầu ra mô-men xoắn Nghiêng mô-men xoắn Giữ mô-men xoắn Tải dọc trục Tải trọng xuyên tâm Hiệu quả Độ chính xác Tự khóa Cân nặng
Nm Nm Nm kN kN trình độ Vâng Kilôgam
1 " 31: 1 400 1000 1800 22 12 40% .10.1 Vâng 6
3 " 31: 1 300 1500 7000 30 15 40% .10.1 Vâng 9
5 " 37: 1 637,5 6000 9200 68 27 40% .10.1 Vâng 14
7 " 57: 1 1750 10500 13200 132 58 40% .10.1 Vâng 23
9 " 61: 1 4300 49900 30800 340 130 40% .10.1 Vâng 44
12 " 78: 1 5600 54400 40560 480 190 40% .10.1 Vâng 51
14 " 85: 1 6750 135000 43800 680 230 40% .10.1 Vâng 62
17 " 102: 1 9460 203000 53040 980 390 40% .10.1 Vâng 85
21 " 125: 1 16000 271000 65000 1600 640 40% .10.1 Vâng 141
25 " 150: 1 21450 346000 89000 2400 950 40% .10.1 Vâng 182

Thường Châu hangtuo sử dụng công nghệ hai lớp để tạo ra một ổ đĩa xoay với công nghệ giun tròn vết thương là phương tiện quan trọng nhất để tối đa hóa tải và cải thiện hiệu quả và độ chính xác truyền. Khi con sâu được gắn với ổ trục, có thể đạt được sự tham gia của nhiều răng và khi con sâu tham gia, chỉ có thể đạt được sự tham gia một răng. Sự gắn kết bề mặt răng tăng lên của 5 đến 11 răng do đó giúp tăng cường đáng kể sức mạnh và sức mạnh của việc truyền. Phạm vi ổ đĩa xoay của chúng tôi có sẵn trong một số loạt và bao gồm một loạt các mô hình. Phạm vi hiệu suất và kích thước cài đặt có thể đáp ứng nhu cầu của các ứng dụng khác nhau. Hiện tại, các sản phẩm của chúng tôi có thể được chia thành 9 mô hình cơ bản, đường kính của đường đua dao động từ 75mm đến 800mm. Phạm vi tải là từ 6kNm đến 220kNm, công suất mô-men xoắn từ 200Nm đến 63kNm, mô-men xoắn là từ 500Nm đến 271kNm và tỷ lệ giảm truyền là từ 30: 1 đến 156600: 1. Phương pháp cài đặt có thể là ngang, dọc hoặc đa trục.

Bạn có thể đặt một loại cơ bản (thiết bị mở) hoặc một loại hoàn toàn kèm theo. Chúng tôi cũng cung cấp một ổ đĩa xoay hai trục (ổ đĩa quay đơn quay đồng thời theo cả hai hướng) và ổ đĩa kép một trục (hai con sâu ổ đĩa điều khiển cùng một ổ trục xoay trên một trục).

Các ứng dụng truyền động xoay điển hình bao gồm các nhà máy năng lượng mặt trời, tua bin gió, cần cẩu xe tải, phương tiện làm việc trên không, thiết bị tiện ích, thiết bị thủy lực, thiết bị dầu khí, thiết bị lái bánh xe, máy xúc và thiết bị nâng tự động. Có nhiều ứng dụng khác chưa được liệt kê đầy đủ, vì ổ đĩa xoay là lựa chọn tốt nhất cho các ứng dụng cung cấp tải trọng cao và mô-men xoắn cao trên cùng một hộp số.

Chúng tôi sản xuất nhiều loại ổ đĩa khác nhau và cung cấp nhiều loại ổ đĩa xoay và các thành phần ổ đĩa. Ổ đĩa xoay của chúng tôi có thể tự khóa hoặc ổ đĩa ngược. Ổ đĩa xoay tự khóa không đảo ngược khi lực ngược được truyền từ vòng xoay sang sâu và không cần cài đặt phanh riêng. Thay vì tự khóa, nó có thể được điều khiển ngược lại. Đối với các ứng dụng thủy lực, chúng tôi cung cấp động cơ thủy lực cho khách hàng của chúng tôi. Đối với thiết bị điện, chúng tôi có thể cung cấp hộp số và động cơ khác nhau cho khách hàng của chúng tôi.
