Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE3 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | SDE3 |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Xếp hạng đầu ra mô-men xoắn: | 600 Nm |
Giữ mô-men xoắn: | 1500 Nm | Mô-men xoắn nghiêng: | 5800 Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
phản ứng dữ dội: | dưới 0,1 độ | Kiểu quay: | theo chiều ngang và chiều dọc |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa sâu |

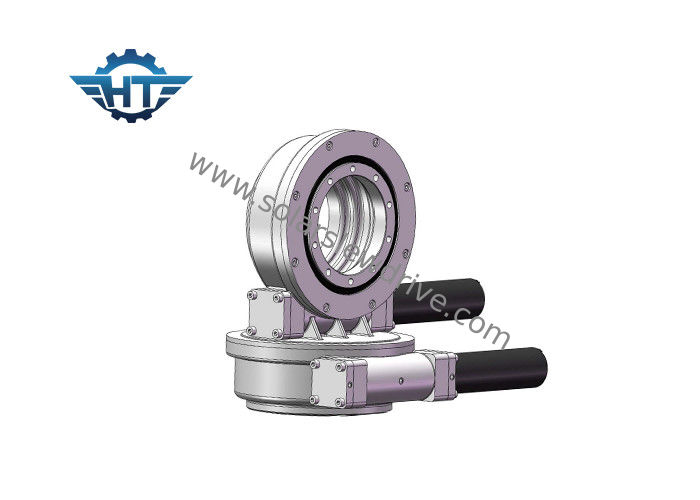

Truyền động bánh răng trục kép lắp theo chiều dọc và theo chiều ngang với động cơ 24 VDC
Sự miêu tả
Các bộ truyền động quay vòng có thể được sử dụng cho vận chuyển bảng phẳng, cần trục và cần trục cột đơn, nâng hạ, với cần trục ô tô, xe trên không, năng lượng mặt trời hành trình trong ngày, thiết bị tự động hóa và các thiết bị cơ khí khác.Trong ngành sản xuất điện quang năng lượng mặt trời, các bộ truyền động quay vòng thường được trang bị động cơ hành tinh DC hoặc động cơ giảm tốc AC, và động cơ thủy lực được sử dụng làm hệ thống truyền động điện trên máy xây dựng.
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2. Bao bọc ổ sâu bên trong
3. Tiếp xúc nhiều răng để đảm bảo tải cao
4. Chức năng tự khóa
Bộ truyền động quay trục kép được sử dụng trong các máy theo dõi năng lượng mặt trời trục kép, máy bay trực thăng, quang điện tập trung (CPV) và ăng-ten vệ tinh.
Bằng cách áp dụng bộ truyền động quay trục kép trên hệ thống năng lượng mặt trời, các tấm pin sẽ luôn hướng về phía mặt trời, bất kể mùa, thời gian trong ngày hoặc vĩ độ của các khu vực.Nó có thể cho phép chủ dự án tăng công suất điện lên đến 40%.Và do đó năng suất cao hơn.
Dữ liệu kỹ thuật của ổ đĩa quay SDE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Ghi chú: Kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Đóng gói và vận chuyển
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng đất liền;bằng đường biển.
Đối với các mẫu, vì ổ quay có kích thước nhỏ nhưng trọng lượng nặng nên vận chuyển bằng đường biển không hiệu quả về chi phí trong khi vận chuyển nhanh theo cách hiệu quả về chi phí, nhân viên logistitic của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FEDEX, để so sánh tốc độ giá để tìm ra cách hiệu quả nhất về chi phí.
Nếu đặt hàng số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
Ghi chú:
Express: tận nơi, chỉ cần trả thuế nhập khẩu nếu có yêu cầu của tập quán.
Bằng đường hàng không hoặc đường biển: nhà máy đến sân bay / cảng biển, cần thanh toán phí đích do sân bay tính (phí đến luôn được tính theo B / L bất kể kiện hàng lớn, nhỏ, nặng hay nhẹ, trong tang lễ 200 ~ 400 USD / hàng) và thuế nhập khẩu nếu hải quan yêu cầu.
Bằng tàu hỏa: đôi khi giá vận chuyển bằng đường biển nhưng tốn ít thời gian vận chuyển hơn đường biển, chúng tôi sẽ cân nhắc phương thức vận chuyển này nếu khách hàng cần gấp.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
