Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE, VE, SDE |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Xuất xứ: | Thường Châu, Trung Quốc | Chứng nhận: | ISO, CE |
---|---|---|---|
Tính năng bảo vệ: | Kèm | Bảo hành: | 3 ~ 10 năm |
Kích thước: | 3 inch đến 25 inch | ứng dụng: | Theo dõi công nghiệp, năng lượng mặt trời |
Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa xoay cho theo dõi năng lượng mặt trời |
SE, VE, SDE Ổ đĩa xoay nhỏ với giun phong bì và bánh răng xoắn để đạt được liên lạc nhiều răng
Sự miêu tả
Để nhận ra chức năng theo dõi của hệ thống theo dõi năng lượng mặt trời, cần có một bộ hệ thống cơ học để điều khiển bảng quang điện để nó quay theo quỹ đạo mặt trời. Đồng thời, hệ thống theo dõi quang điện phải đáp ứng các tính chất cơ học của tốc độ gió của hệ thống khung thông thường, và cũng có một mô-men đầu ra nhất định để chống lại sức cản của gió tương ứng, để nhận ra hoạt động động của khung quang điện và theo dõi dưới tốc độ gió nhất định. Các ổ đĩa xoay là một lựa chọn tốt.
Ổ đĩa xoay
Ổ đĩa xoay là một trong những ổ đĩa điện thường được sử dụng để theo dõi hệ thống theo dõi quang điện, các tính năng chính của nó là cấu trúc nhỏ gọn; nó có thể chịu được một tải trọng hướng tâm và hướng trục nhất định, cũng như mô-men xoắn đảo ngược, nhưng cũng có thể truyền mô-men xoắn lớn, tỷ lệ giảm tốc, v.v.
Giảm tốc bánh răng phong bì, cấu trúc của nó bao gồm sâu phong bì, cơ sở và vòng xoay / bánh răng.
Đế bao gồm vỏ trục và vòng đệm, vỏ trục được nối với vòng ghế và đường trục của vỏ trục và đường trục của vòng ghế vuông góc với nhau ở vị trí không gian và đường bao thiết bị sâu nằm trong vỏ trục của đế.
Vòng bi xoay bao gồm một vòng trong, vòng bánh răng ngoài và một quả bóng thép hoặc con lăn được gắn giữa vòng trong và vòng ngoài, được cố định ở một đầu của vòng ghế của đế và vòng bánh răng ngoài được nối với phong bì giun.

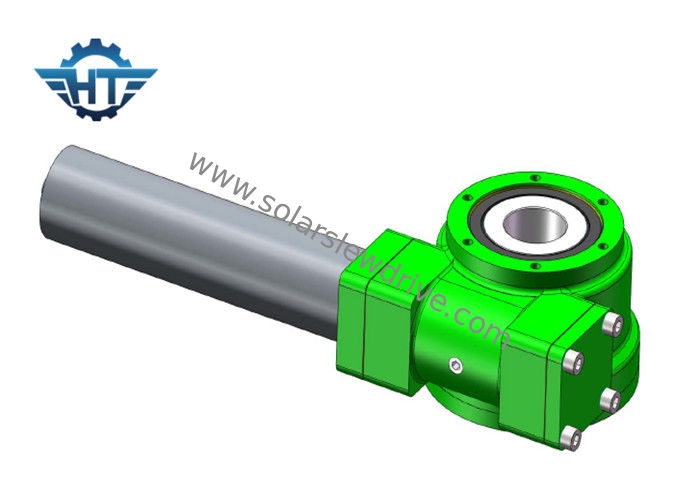

Hình ảnh sản phẩm
Dữ liệu kỹ thuật
Thông số hiệu suất mô hình VE | |||||||||||
Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Chính xác (độ) | Độ chính xác | IP | Tự khóa | Trọng lượng (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | .10.1 0 | 66 | Vâng | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | .10.1 0 | 66 | Vâng | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | .10.1 0 | 66 | Vâng | 32kg |
số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | .10.1 0 | 66 | Vâng | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | .10.1 0 | 66 | Vâng | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | .10.1 0 | 66 | Vâng | 65kg |
14 " | 6750 | 43800 | 48000 | 110 | 230 | 85: 1 | 40% | .10.1 0 | 66 | Vâng | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | .10.1 0 | 66 | Vâng | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | .10.1 0 | 66 | Vâng | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | .10.1 0 | 66 | Vâng | 251 kg |
