| Brand Name: | HangTuo |
| Model Number: | SE7 |
| MOQ: | 1 miếng |
| giá bán: | USD 100~1100/ pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |

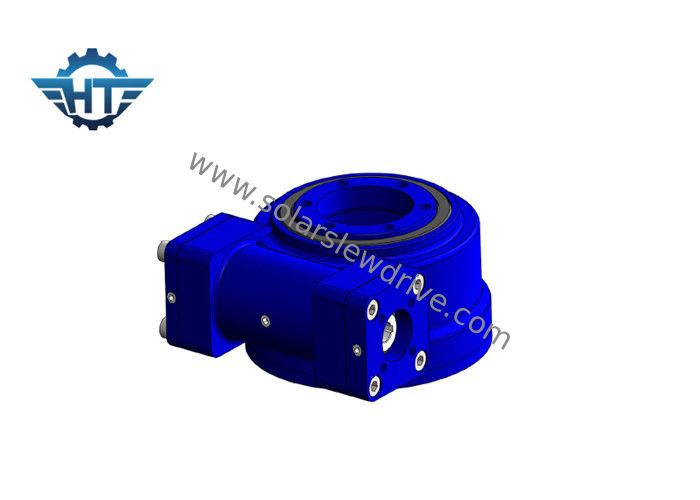

Ổ đĩa nhỏ hoàn toàn được bọc kín với niêm phong bằng xương, lớp bảo vệ IP66 cho môi trường khắc nghiệt
Sự miêu tả
Truyền động quay là một bộ phận tất cả trong một bao gồm vòng quay có bánh răng, bánh răng truyền động, vỏ và động cơ (động cơ điện, thủy lực hoặc AC).Được thiết kế để tải dọc trục, xuyên tâm và theo mômen.
Các ổ đĩa quay của chúng tôi được trang bị công nghệ sâu đồng hồ cát (bọc kép) để tăng khả năng xử lý tải, hiệu quả và độ chính xác.
Chúng tôi sản xuất nhiều loại ổ quay, kích thước kiểu máy, phạm vi hiệu suất, các tùy chọn làm kín, đặc điểm lắp và tỷ số giảm bánh răng khác nhau từ 28: 1 đến 150: 1.
Các ổ quay có thể được gắn theo chiều ngang, chiều dọc hoặc kết hợp nhiều trục.
Thông số kỹ thuật
Mô hình |
Mô-men xoắn đầu ra định mức (Nm) |
Nghiêng Mô-men xoắn (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Hiệu quả | Độ chính xác (Bằng cấp) | IP | Tự khóa | Trọng lượng (kg) |
| 1 " | 400 | 1000 | 1800 | 22 | 12 | 32: 1 | 40% | ≤0.1 | 66 | Đúng | 6 |
| 3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 40% | ≤0.1 | 66 | Đúng | số 8 |
| 5 " | 800 | 6000 | 9200 | 68 | 27 | 37: 1 | 40% | ≤0.1 | 66 | Đúng | 12 |
| 7 " | 2000 | 13500 | 13200 | 132 | 58 | 57: 1 | 40% | ≤0.1 | 66 | Đúng | 21 |
| 9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 40% | ≤0.1 | 66 | Đúng | 49 |
| 12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 40% | ≤0.1 | 66 | Đúng | 61 |
| 14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 40% | ≤0.1 | 66 | Đúng | 63 |
| 17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 40% | ≤0.1 | 66 | Đúng | 105 |
| 21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 40% | ≤0.1 | 66 | Đúng | 149 |
| 25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 40% | ≤0.1 | 66 | Đúng |
204 |
Kích thước
Sự lựa chọn khác
Động cơ điện, thủy lực, động cơ AC
Nhà ở: Mở hoặc Đóng
Cấu hình đầu vào tùy chỉnh
Thiết kế tùy chỉnh theo yêu cầu ứng dụng
Động cơ bánh răng hành tinh
Động cơ bánh răng hành tinh hoặc vòng tuần hoàn kết hợp động cơ với bánh răng hành tinh trong một gói lắp ráp sẵn, sẵn sàng sử dụng.Nó thường được bảo vệ bằng sơn co nhiệt và sơn nhỏ giọt để có cấp IP cao hơn.Nó cung cấp tỷ lệ giảm đáng kể và sản lượng cao trong một đơn vị nhỏ gọn.
Ưu điểm của động cơ bánh răng hành tinh
Động cơ bánh răng hành tinh là sự lựa chọn thông minh cho nhiều ứng dụng cần mô-men xoắn cao và tốc độ thấp.
1. Kích thước động cơ nhỏ gọn
2. Mật độ công suất cao
3. Tuổi thọ bánh răng kéo dài
4. Hiệu quả cao
5. Chức năng sang số chính xác cao
6. Phản ứng dữ dội thấp
Thông số kỹ thuật
| Kiểu | Điện áp DC. (V) | Không tải | Đã đánh giá | Mô-men xoắn cực đại (Nm) | ||||
| Hiện tại (A) | Tốc độ (vòng / phút) | Tốc độ động cơ (vòng / phút) | Hiện tại (A) | Tốc độ (r / phút) | Mô-men xoắn (Nm) | |||
| ZYT09RC | 24 | 0,8 (TỐI ĐA) | 2,6 | 1100 | 9,5 (TỐI ĐA) | 2.0 | 350 | 400 |
Kích thước
