Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí

|
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE3 |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~380/ pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Nguồn gốc: | Thường Châu, Trung Quốc (Đại lục) | Nguồn cấp: | 24vdc |
|---|---|---|---|
| Cảm biến hội trường: | Không | Loại động cơ: | động cơ dc chải hành tinh |
| Đặc tính: | Hoàn toàn kèm theo | Vật chất: | 42CrMo hoặc 50 triệu |
| Điểm nổi bật: | ổ đĩa xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa theo dõi năng lượng mặt trời |
||

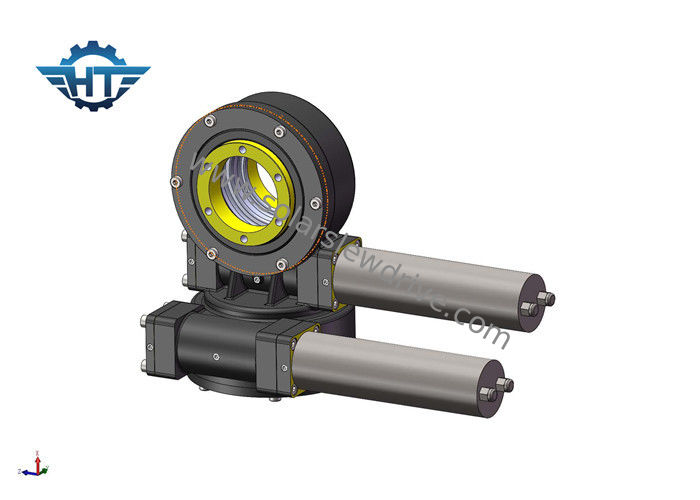

SDE3 Dual Axis Worm Gear Slew Drive với độ chính xác cao cho trạm năng lượng mặt trời tập trung
Sự miêu tả
Cách chọn thiết bị truyền dẫn cho hệ thống phát điện quang nhiệt tháp
Thiết bị truyền dẫn có vai trò quan trọng đối với hiệu quả của trạm điện Tower
Trong trạm năng lượng quang nhiệt tháp, hàng chục nghìn tấm gương tập hợp bức xạ mặt trời trên bộ hấp thụ nhiệt ở cuối tháp hấp thụ nhiệt để thu nhiệt độ cao và thu nhiệt.Để đảm bảo thu nhiệt liên tục và ổn định, gương phải luôn theo dõi vị trí của mặt trời, thông qua thiết bị truyền theo phương vị nằm ngang và hướng chuyển động (trục kép).
Thiết bị truyền dẫn phổ biến nhất là ổ đĩa quay CSP tháp
Truyền động quay thường được dẫn động bởi một động cơ để dẫn động chuyển động quay của gương theo hướng của hai trục.Là một cỗ máy chính xác, ứng dụng truyền động quay vòng trong ngành sản xuất điện quang nhiệt cần phải kiểm soát độ chính xác theo dõi trong phạm vi 1mrad.Cấu trúc bao đôi bánh xe sâu và diện tích chia lưới bề mặt răng lớn, độ chính xác truyền cao hơn, khả năng chống va đập mạnh, tỷ lệ mài mòn thấp có thể đảm bảo sử dụng lâu dài trong các điều kiện chính xác và tuổi thọ, phù hợp hơn cho nhà máy nhiệt điện ở phía tây bắc của môi trường khắc nghiệt.
Thông số kỹ thuật
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | đúng | 204 |
Động cơ
Động cơ DC chải 24V
Sự chỉ rõ:
Điện áp: 24VDC
Điện áp tùy chọn: 12V, 48V
Không tải hiện tại: 0,6A (tối đa)
Tốc độ đầu ra không tải: 3.2 vòng / phút
Tốc độ không tải: 1300 vòng / phút
Tốc độ định mức: 2 vòng / phút
Mô-men xoắn định mức: 43 Nm
Mô-men xoắn cực đại: 48 Nm
Đánh giá hiện tại: 1.8A (tối đa)
Lớp IP: IP55
Trọng lượng: 2000 g
Kích thước
Trục: 12mm
Điện áp, công suất và tốc độ động cơ sẽ được tùy chỉnh theo yêu cầu của bạn trong trường hợp cho phép của kích thước có thể sử dụng.
