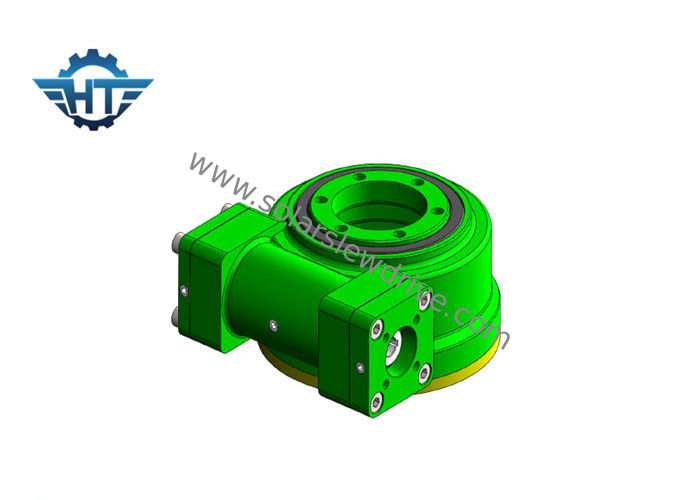

SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth

SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth

  • SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth
  • SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth
SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SE7
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 100~1100/ pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Kiểu: SE7 Slewing Drive Vật chất: 42CrMo hoặc 50 triệu
Sự bảo đảm: 3 ~ 5 năm Kích thước: 3 inch đến 25 inch
Ứng dụng: Theo dõi năng lượng mặt trời Màu sắc: Yêu cầu khách hàng
Xe máy: AC hoặc DC hoặc Hydarulic Trang web cài đặt: Trường mở
Điểm nổi bật:

ổ đĩa xoay cho theo dõi năng lượng mặt trời

,

ổ đĩa theo dõi năng lượng mặt trời

Se Máy theo dõi năng lượng mặt trời nhỏ gọn Ổ đĩa quay nổi bật với vỏ bọc và tiếp điểm Mult-Tooth



Sự miêu tả



Truyền động quay vòng là một cơ cấu truyền động giảm tốc quay hoàn toàn tích hợp nguồn truyền động.Nó sử dụng ổ trục quay làm bộ truyền động và bộ phận gắn cơ cấu, bằng cách gắn bộ phận hoạt động, nguồn truyền động và vỏ vào một vòng ở vòng trong và vòng ngoài của ổ trục quay, trong khi vòng kia vừa là cơ cấu truyền động vừa cơ sở kết nối của các bộ phận làm việc được truyền động.Theo cách này, bằng cách sử dụng các đặc tính của ổ trục quay như một đầu nối quay hoàn toàn để định cấu hình công suất truyền động và các bộ phận truyền động chính một cách hiệu quả, làm cho nó trở thành một tập hợp các chức năng quay, giảm tốc và truyền động, đồng thời có cấu trúc đơn giản, nói chung. loại cơ cấu truyền giảm tốc dễ chế tạo và bảo dưỡng.



SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth 0



Do sự tích hợp cao của bộ truyền động quay vòng, người dùng không phải mua và sản xuất từng phụ kiện của bộ truyền động quay vòng một và ở một mức độ nhất định cũng làm giảm quá trình chuẩn bị khi bắt đầu sản xuất sản phẩm, do đó cải thiện đáng kể năng suất lao động.So với hộp số truyền thống, bánh răng sâu có thể có tỷ số giảm tốc tương đối lớn, trong một số trường hợp, loại bỏ các thành phần giảm tốc, để giảm chi phí mua sắm cho khách hàng và cũng giảm đáng kể tỷ lệ phát sinh lỗi của truyền động quay vòng.

Động cơ DC không chổi than



Thông số kỹ thuật của ổ quay SE



Người mẫu Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
1 ” 32: 1 400 1000 1800 22 12 40% ≤0.1 đúng 6
3 ” 31: 1 600 1500 3000 30 16 40% ≤0.1 đúng số 8
5 ” 37: 1 800 6000 9200 68 27 40% ≤0.1 đúng 12
7 ” 57: 1 2000 13500 13200 132 58 40% ≤0.1 đúng 21
9 ” 61: 1 4400 45000 30800 340 130 40% ≤0.1 đúng 49
12 ” 78: 1 5800 54400 40560 480 190 40% ≤0.1 đúng 61
14 ” 85: 1 6550 68000 54200 680 230 40% ≤0.1 đúng 63
17 ” 102: 1 9400 135600 65040 980 390 40% ≤0.1 đúng 105
21 ” 125: 1 16000 203400 81000 1600 640 40% ≤0.1 đúng 149
25 ” 150: 1 21000 271160 89000 2400 950 40% ≤0.1 đúng 204



Động cơ bánh răng



Sự chỉ rõ

Điện áp: 24VDC

Không tải hiện tại: 0,6A (tối đa)

Tốc độ đầu ra không tải: 3.2 vòng / phút

Tốc độ không tải: 1300 vòng / phút



Tốc độ định mức: 2 vòng / phút

Mô-men xoắn định mức: 43 Nm

Mô-men xoắn cực đại: 48 Nm

Đánh giá hiện tại: 1.8A (tối đa)

Lớp IP: IP55

Trọng lượng: 2000 g



Kết nối điện:

1. Màu đỏ dày: Động cơ +

2. Đen dày: Động cơ -

3. Màu xanh lá cây vàng: GND

4. Màu vàng mỏng: sảnh B

5. Mỏng đỏ: hội trường + 5V

6. Mỏng đen: hội trường GND

7. Xanh mỏng: sảnh A



Hỏi & Đáp



1. Làm thế nào tôi có thể chọn?

Hãy xác định kích thước đường kính bánh xe, chiều rộng, điện áp, công suất và tốc độ không tải của các động cơ cần thiết.



2. Tôi có thể lấy mẫu để kiểm tra chất lượng và thị trường trước?

Chắc chắn, hoan nghênh bạn đến lấy mẫu để kiểm tra chất lượng và dịch vụ của chúng tôi.



3. Tổng chi phí cho các mẫu là gì?

Tổng chi phí mẫu = chi phí mẫu + cước phí

Chúng tôi sẽ cung cấp cho bạn chi phí vận chuyển tốt nhất sau khi bạn chọn động cơ bánh răng phù hợp



4. làm thế nào để bạn gửi mẫu?

Xem xét số lượng mẫu không lớn, chúng tôi hỗ trợ gửi mẫu bằng EMS, TNT hoặc Fedex



5. số lượng đặt hàng tối thiểu của bạn là bao nhiêu?10 bộ sau khi mẫu được xác nhận



6. Thời gian giao hàng của bạn là gì?

Đối với mẫu tiêu chuẩn: trong vòng 7 ngày;cho đơn đặt hàng hàng loạt: trong vòng 25 ngày.



SE7 Compact Solar Tracker Slew Drive Nổi bật với Vỏ bọc kín và Tiếp điểm Mult-Tooth 1
