Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE5 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | SDE 5 |
|---|---|---|---|
| Tỉ số truyền: | 37: 1 | Xếp hạng đầu ra mô-men xoắn: | 800 Nm |
| Giữ mô-men xoắn: | 6000 Nm | Mô-men xoắn nghiêng: | 9200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| phản ứng dữ dội: | dưới 0,1 độ | Kiểu quay: | Hai trục |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||

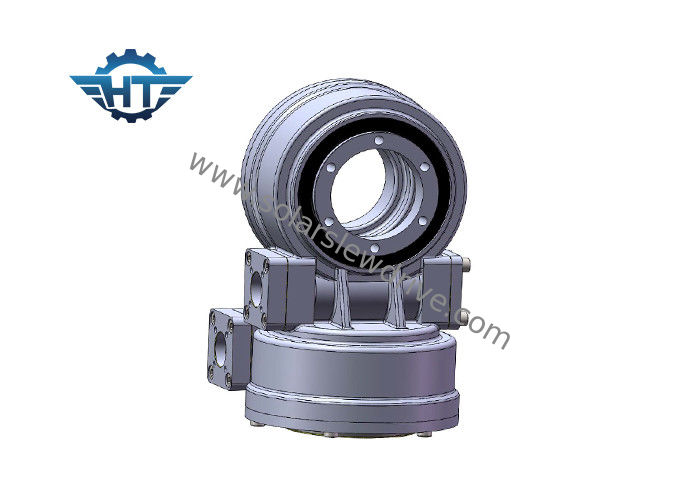

SDE5 Tự khóa Hộp số truyền động trục kép với động cơ bánh răng hành tinh điện cho máy theo dõi năng lượng mặt trời
Sự miêu tả
Hiệu suất của bộ truyền động quay vòng từ 6kNm đến 220kNm mô-men xoắn giữ, 200Nm đến 63kNm mô-men xoắn đầu ra, 500Nm đến 271kNm mô-men xoắn khi lật và tỷ lệ giảm hộp số từ 30: 1 đến 156.600: 1.Việc lắp có thể được thực hiện theo chiều ngang, chiều dọc hoặc kết hợp nhiều trục.
Các ổ quay của dòng VE được khuyên nên gắn các ổ quay theo hình vẽ ngược kèm theo trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn.
Các bộ truyền động quay vòng dòng SE được khuyên nên gắn các ổ quay ngược trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm bảo vệ cho trục nâng.
Ổ đĩa quay vòng dòng SDE được gắn hai hướng.
Ưu điểm
1. Khoảnh khắc lật ngược mạnh dựa trên vòng xoay
2. Thông qua ổ sâu bao bọc
3. Truyền động tải lớn hơn để sử dụng tiếp xúc nhiều răng
4. Chức năng tự khóa tĩnh tốt hơn
Dữ liệu kỹ thuật của ổ đĩa quay SDE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
