| Brand Name: | HangTuo |
| Model Number: | SDE7 " |
| MOQ: | 1 miếng |
| giá bán: | USD 280~504 / pc |
| Delivery Time: | 15 ~ 45 ngày |
| Payment Terms: | L/c, T/T, Western Union |
Bộ truyền động quay vòng dòng SDE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời PV, STP, CSP.
Các loại truyền động quay vòng khác của chúng tôi được sử dụng rộng rãi cho các ứng dụng xây dựng, chẳng hạn như cần cẩu xe tải, xe nâng hàng, bàn xoay, máy móc cảng, xe mô-đun, hệ thống năng lượng gió nhỏ và thông tin liên lạc vệ tinh, máy vận chuyển tải nặng, thiết bị kiểm tra cầu, nền tảng làm việc bằng kính thiên văn, bộ quay rổ yêu cầu, cần trục du thuyền, máy trộn xi măng, máy xúc, v.v. Chúng tôi cũng có thể cung cấp nhiều kích thước của ổ quay và vòng quay, động cơ thủy lực & Động cơ DC để phù hợp với bộ truyền động quay vòng.Sản phẩm đã được xuất khẩu sang khắp nơi trên thế giới.
Các tính năng chính
1. Hệ thống sẵn sàng cài đặt với bánh răng và sâu tích hợp, dễ dàng tích hợp vào các ứng dụng hiện có
2. Giảm chi phí bảo trì
3. Các gói nhỏ gọn để cài đặt tiết kiệm không gian
4. Có sẵn với mặt bích cho tất cả các động cơ điện tiêu chuẩn và động cơ thủy lực
5. Worm điều khiển
6. Lớp niêm phong IP66
7. Cấu trúc mô-đun cho phép sửa đổi rất nhanh
8. Tuổi thọ kéo dài-Vỏ bọc hoàn toàn bao quanh bánh răng (bể chứa dầu mỡ, bảo vệ chống nhiễm bẩn và tiếp xúc)
9. Công suất tải tối đa trong thiết kế nhỏ gọn
Biểu đồ hiệu suất của SDE Slewing Drive
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Hướng dẫn cài đặt-kết hợp
1. Cài đặt ngang & Cài đặt dọc.
2. Kéo ổ quay đơn có thể đạt được hệ thống truyền động quay trục kép.

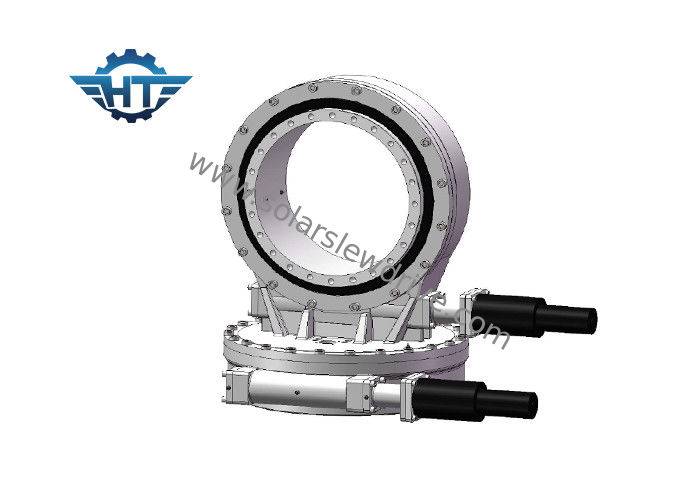

3. Một ổ quay trục kép có thể đạt được hệ thống truyền động quay trục kép.
4. Một ổ quay với một bộ truyền động tuyến tính cũng có thể đạt được ổ quay hai trục.
