Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE12 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Số mô hình: | SDE12 |
---|---|---|---|
Kiểu: | sâu và giun | Cả đời: | 30 năm |
OEM: | Có sẵn | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
Tỉ lệ: | 78 | Nhà ở kèm theo: | Đúng |
Điểm nổi bật: | động cơ ổ đĩa quay,worm gear quay ổ đĩa |
Bộ giảm tốc hộp số truyền động mô men xoắn cao SDE12 "với NEMA34 cho trạm năng lượng mặt trời tập trung
Sự miêu tả
Bộ truyền động quay vòng của chúng tôi được trang bị công nghệ con sâu đồng hồ cát cho mô-men xoắn bánh răng tối đa và vòng quay trơn tru nhất.Các ứng dụng truyền động quay vòng điển hình bao gồm ngành năng lượng mặt trời, cần trục xe tải, thang máy và thiết bị tiện ích, phụ kiện thủy lực, thiết bị công cụ dầu, cần trục hàng hải, bộ xử lý bánh lốp, máy đào và thang máy ô tô, nhưng truyền động quay vòng được sử dụng trong nhiều ứng dụng khác đòi hỏi tải trọng và khả năng quay.Chúng tôi cung cấp các mô hình truyền động quay vòng khác nhau với khả năng tải thời điểm khác nhau.Các ổ quay tiêu chuẩn được trang bị một vỏ mở và một trục sâu đồng hồ cát tự khóa.Khi đầu vào nguồn điện trở về trạng thái trung tính, trục con sâu sẽ khóa tải vào vị trí mà không cần bất kỳ thiết bị hãm bên ngoài nào.
Truyền động quay vòng có thể là bánh răng sâu, bánh răng thúc, bánh răng côn.Và cũng đối với vòng xoay bên trong, nó có thể là vòng xoay bóng một hàng, và cũng có thể là vòng xoay bóng hai hàng.Cái có hàng đôi có thể chịu nhiều tải hơn.Nó có thể được chọn tùy thuộc vào ứng dụng của bạn.
Ưu điểm
1. Độ chính xác: ít hơn 0,1 độ
2. Tự khóa
3. Xếp hạng IP: IP66
4. Độ chính xác cao để cho phép hệ thống theo dõi hoàn toàn tự động theo cách chính xác cao hơn
5. Để đạt được sản lượng điện nhiều hơn khoảng 45% so với hệ thống lắp cố định
6. Dễ dàng cài đặt và xử lý
7. dễ dàngbảo trì

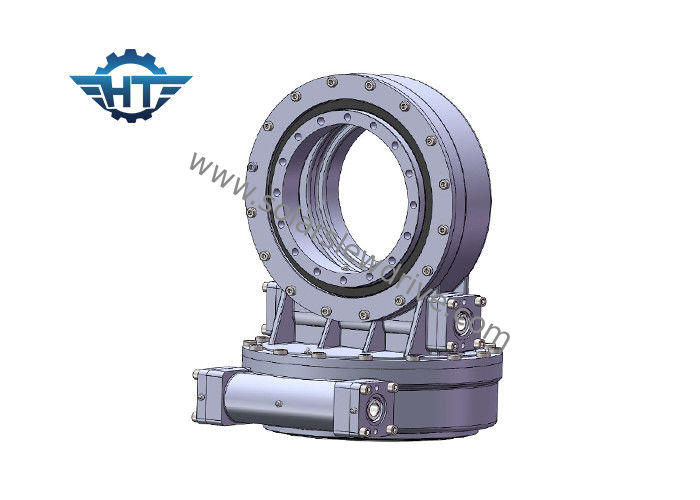

Truyền động quay trục kép
Ứng dụng truyền động quay vòng phổ biến nhất cho các ổ quay trục kép là các bộ theo dõi năng lượng mặt trời trục kép.Hệ thống theo dõi trục kép là một loại đơn vị năng lượng có thể giữ cho tấm pin mặt trời đối diện với mặt trời bất cứ lúc nào và làm cho ánh sáng mặt trời chiếu xạ tấm pin mặt trời theo phương thẳng đứng bất cứ lúc nào.Truyền động vòng quay trục kép có thể cải thiện độ chính xác theo dõi và hiệu quả phát điện, có nghĩa là truyền động quay vòng trục kép có thể tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Các ổ quay trục kép cho CPV có thể được gắn theo chiều ngang, chiều dọc hoặc trên sự kết hợp của nhiều trục.
Làm thế nào để chọn kích thước thích hợp của ổ quay?
Chọn kích thước thích hợp của các ổ quay để tránh không chỉ thiếu hiệu suất hoặc thừa hiệu suất đóng một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả về chi phí.
Vui lòng cung cấp cho chúng tôi thông tin sau để chọn một ổ quay phù hợp:
1. ứng dụng
2. đầu ra toque yêu cầu.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải trọng, chẳng hạn như trọng lượng của các tấm và giá đỡ trên ổ quay của chúng tôi.
3. kích thước tải trọng và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán xem ổ đĩa mà chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn hay không.
4. tốc độ đầu ra mà bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, v.v.
Các thông số truyền động trục kép
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
