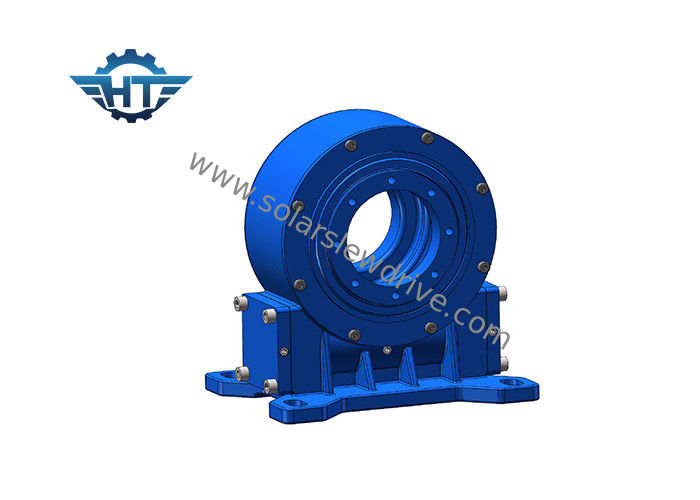

CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi

CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi

  • CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi
  • CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi
CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: VE7 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: VE7 "
Tỉ số truyền: 57: 1 Xếp hạng đầu ra mô-men xoắn: 1750Nm
Giữ mô-men xoắn: 13200Nm Mô-men xoắn nghiêng: 7000Nm
Hiệu quả: 40% Màu chuẩn: RAL 9006
Điểm nổi bật:

động cơ ổ đĩa quay

,

worm gear quay ổ đĩa

CE và ISO VE7 Hộp số truyền động quay, Bộ truyền động bánh răng xoắn trục đơn dọc cho máy theo dõi







Sự miêu tả



Truyền động quay có tính năng tự khóa ngược vì truyền động bánh răng sâu có đặc tính tự khóa ngược.Tính năng này giúp tăng cường đáng kể sự ổn định của hệ số an toàn và vận hành máy chủ.So với các sản phẩm truyền thống, hộp số truyền động quay vòng dễ lắp đặt, dễ bảo trì và tiết kiệm không gian lắp đặt đáng kể.



Ưu điểm



1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời

2. Phạm vi xoay 360 độ

3. Bao bọc ổ sâu bên trong

4. Tiếp xúc nhiều răng để đảm bảo tải cao

5. Chức năng tự khóa



CE và ISO Hộp số truyền động dạng cuộn VE7, Bánh răng dạng sâu dạng đứng cho thiết bị theo dõi 0



Dữ liệu kỹ thuật của VE quay tay lái xe



Mô hình Tỉ lệ Mô-men xoắn đầu ra định mức (Nm) Mô-men xoắn nghiêng (Nm) Mô-men xoắn giữ (Nm) Tải trọng trục (kN) Tải trọng hướng tâm (kN) Hiệu quả Độ chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 1800 22 15 40% ≤0,1 Đúng 12
5 " 37: 1 800 5000 9200 16 27 40% ≤0,1 Đúng 18
7 " 57: 1 1750 7000 13200 34 58 40% ≤0,1 Đúng 32
số 8" 51: 1 2250 11200 20400 50 80 40% ≤0,1 Đúng 28
9 " 61: 1 2250 16000 30800 60 130 40% ≤0,1 Đúng 52
12 " 78: 1 4300 25000 40560 77 190 40% ≤0,1 Đúng 65
14 " 85: 1 5600 48000 44200 110 230 40% ≤0,1 Đúng 88
17 " 102: 1 6750 67000 53040 142 390 40% ≤0,1 Đúng 135
21 " 125: 1 16000 89000 65000 337 640 40% ≤0,1 Đúng 192
25 " 150: 1 21450 112000 89000 476 950 40% ≤0,1 Đúng 251



Dịch vụ tùy chỉnh


1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.



Bảng chú giải thuật ngữ các tham số chính



Mô-men xoắn nghiêng:Mô men xoắn này là tải trọng trọng lực nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn mômen nghiêng danh định, ổ quay sẽ bị lật.

Tải trọng hướng tâm: Tải trọng thẳng đứng đối với trục của ổ trục quay

Tải dọc trục: Tải trọng song song với trục của ổ trục quay

Giữ mô-men xoắn: Đó là mômen quay ngược Khi ổ đĩa quay ngược lại và các bộ phận không bị hư hỏng, Mômen xoắn lớn nhất đạt được được gọi là mômen giữ, nó cũng được coi là mômen hỏng.

Tự khóa: Chỉ khi có tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
