Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE1 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SE1 |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
Màu sắc: | Như yêu cầu | Ứng dụng: | CPV, CSP, PV |
Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Người lái xe: | Động cơ 12 / 24VDC |
Chứng chỉ: | ISO 9001, CE | Tự khóa: | Đúng |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

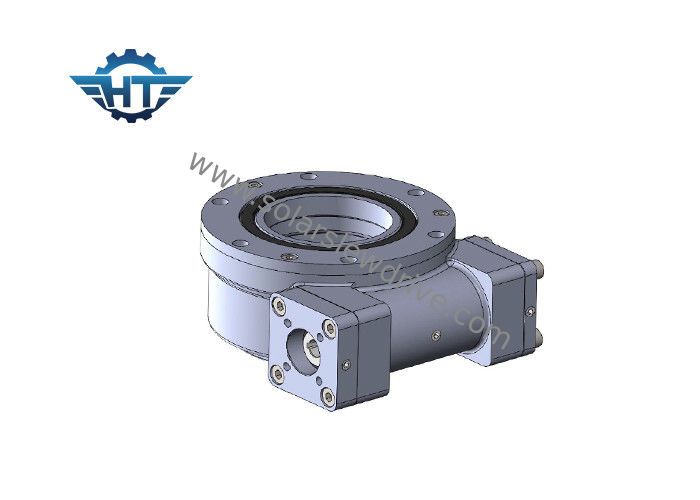

Hộp số truyền động quay SE1 với động cơ bánh răng nhỏ cho hệ thống theo dõi năng lượng mặt trời tự động và CSP
Sự miêu tả
Đối với ổ quay, thường được gọi là ổ trục quay hoặc vòng quay, bao gồm sâu, bánh răng, vỏ, nắp cuối, tấm trên cùng, động cơ và các thành phần khác.Vì các thành phần cốt lõi là con sâu và bánh răng, chúng có thể chịu được lực dọc trục, lực hướng tâm và mô men lật cùng một lúc.So với các sản phẩm quay truyền thống, ổ quay mới thuận tiện trong việc lắp đặt, bảo trì và cài đặt.Bộ truyền động quay vòng được sử dụng rộng rãi trong các hệ thống theo dõi năng lượng mặt trời PV, CPV, CSP và các ứng dụng xây dựng, bao gồm cần cẩu xe tải, thang máy, bàn xoay, máy móc cảng, xe cộ, hệ thống năng lượng gió nhỏ và ăng ten vệ tinh.Có sẵn 11 kích thước khác nhau từ 1 "đến 25" với hơn 60 mẫu để đáp ứng cả yêu cầu theo dõi thường xuyên và chính xác trong các trường theo dõi PV, CPV và CSP (nhiệt điện, tháp, Fresnel, heliostat).
Thông số hiệu suất của dòng SE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Giữ mô-men xoắn | Tải dọc trục | Tải xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | Nm | kN | kN | trình độ | Đúng | Kilôgam | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0,1 | Đúng | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0,1 | Đúng | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0,1 | Đúng | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 182 |
Cài đặt
Các ổ quay SE1 có thể được cài đặt theo cả chiều dọc và chiều ngang.
Nên lắp các ổ đĩa quay theo chiều ngang ngược trong các ứng dụng năng lượng mặt trời hoặc máy móc để bảo vệ tốt hơn.Nếu cần, nó cũng có thể được gắn theo chiều dọc, nhưng cần có thêm giá đỡ.
Các ứng dụng
thiết bị theo dõi năng lượng mặt trời, tuabin gió, đĩa vệ tinh và radar, cần cẩu xe tải, thang máy người, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào và thang máy ô tô.
