Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Mô hình: | SE3 | Tỉ số truyền: | 31: 1 |
---|---|---|---|
Ứng dụng: | Năng lượng mặt trời | Nguồn gốc: | CHANGZHOU, TRUNG QUỐC |
Người lái xe: | Động cơ 12/24 VDC | Chứng chỉ: | ISO 9001, CE |
Cài đặt: | Ngang hoặc dọc | Bảo trì: | Miễn phí |
Màu sắc: | Như yêu cầu | phản ứng dữ dội: | dưới 0,1 độ |
Điểm nổi bật: | worm drive gearbox,worm gear slewing ring |

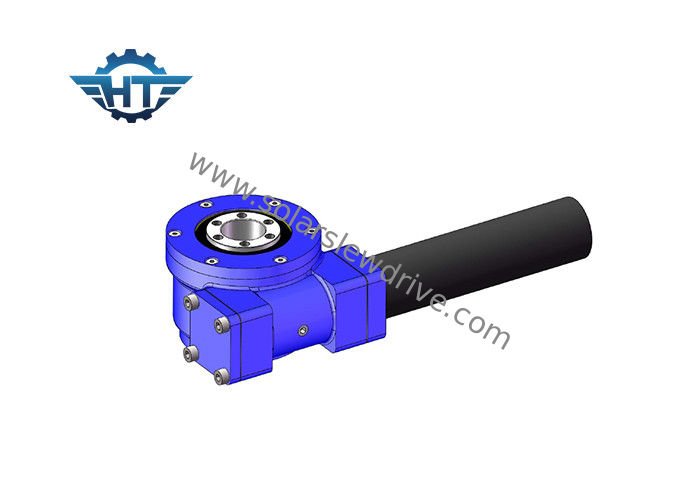

SE3 Trục đơn Trục nhỏ Bộ truyền động bánh răng côn trùng với động cơ điện cho máy theo dõi năng lượng mặt trời trục đơn và trục kép
Sự miêu tả
Hệ thống truyền động sâu quay vòng là một đơn vị được cấu tạo nhỏ gọn bao gồm vòng quay, tấm đế và ổ sâu.Thiết bị này mang những lợi thế của một vòng quay và một con sâu vào một thiết bị.
Nó phù hợp cho các ứng dụng yêu cầu quay chậm với chuyển động liên tục hoặc theo chu kỳ có khả năng xử lý tải trọng kết hợp.Sản phẩm có kích thước tiêu chuẩn để ghép động cơ điện hoặc thủy lực cũng như ghép toàn bộ hệ thống với thiết bị.
Do tính nhỏ gọn, độ cứng cao và các ưu điểm đã đề cập khác, hệ thống truyền động con sâu được sử dụng trong các thiết bị khác nhau như bệ lắp ráp di động, hệ thống vệ tinh, cần trục tải thủy lực trên các phương tiện vận tải, cần trục hàng hải nhỏ, thang quay có thể mở rộng, trong các đơn vị bánh lớn các nhà vận tải cổng biển.
Những ưu điểm chính của ổ sâu như sau:
1. Xoay 360 độ
2. Kết nối động cơ dẫn động từ bên trái hoặc bên phải
3. Trong quá trình lắp đặt, không cần thiết phải điều chỉnh khe hở bánh răng;điều này đã được thiết lập bởi nhà sản xuất trước khi xuất xưởng
4. Cài đặt đơn giản và bảo trì thấp
5. Sử dụng không gian hợp lý
6. Bánh răng tự khóa;do đó phanh là không cần thiết
7. Phương pháp bắt đầu và dừng lại dễ dàng và trôi chảy
Các thông số của Slewing Drive
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Giữ mô-men xoắn | Tải dọc trục | Tải xuyên tâm | Hiệu quả | Độ chính xác | Tự khóa | Cân nặng |
Nm | Nm | Nm | kN | kN | trình độ | Đúng | Kilôgam | |||
1 " | 31: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
3 " | 31: 1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Đúng | 9 |
5 " | 37: 1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 14 |
7 " | 57: 1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 23 |
9 " | 61: 1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 44 |
12 " | 78: 1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 51 |
14 " | 85: 1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Đúng | 62 |
17 " | 102: 1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Đúng | 85 |
21 " | 125: 1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 141 |
25 " | 150: 1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 182 |
Lựa chọn động cơ
Các mặt hàng tùy chọn: Động cơ DC có chổi than (12V / 24V / 48V) có hoặc không có cảm biến hội trường, động cơ bánh răng DC không chổi than, Động cơ AC (220V / 380V), Bộ mã hóa.
