Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng

Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng

  • Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng
  • Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng
Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE3
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo, QT Mô hình: SDE 3
Tỉ số truyền: 31: 1 Nguồn gốc: Trung Quốc
Hàng hiệu: Hangtuo Màu sắc: Như yêu cầu
Gắn động cơ: động cơ điện và thủy lực Sự bảo đảm: 3 năm
Điểm nổi bật:

ổ đĩa xoay

,

ổ đĩa nhỏ

Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng



Sự miêu tả

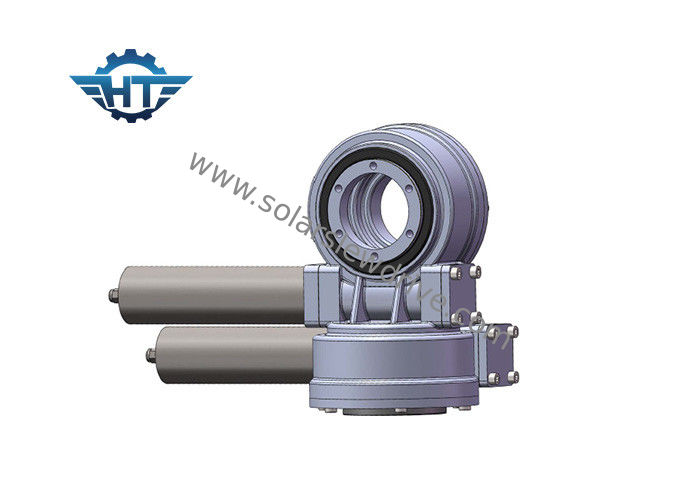

Ổ đĩa xoay trục kép SDE3 cho hệ thống theo dõi năng lượng mặt trời PV, CPV.
Hangtuo Slewing Drive là nhà sản xuất nghiên cứu và phát triển ổ trục chuyên nghiệp, được ứng dụng rộng rãi trên năng lượng mới (hệ thống theo dõi năng lượng mặt trời trục đơn và trục kép PV / CPV / CSP, năng lượng gió), máy móc kỹ thuật (máy xây dựng vỉa hè, khu vực cảng và khu vực khai thác ), máy thu vệ tinh và các lĩnh vực khác.


Trong quá trình phát triển các sản phẩm mới được cập nhật liên tục, các ổ đĩa xoay của chúng tôi được thiết kế với vòng xoay và trục sâu đồng hồ cát, từ tiếp xúc điểm truyền thống đến tiếp xúc bề mặt, có lợi thế là mô-men xoắn đầu ra mạnh mẽ, xoay trơn tru và chống mài mòn để mang theo hướng xuyên tâm cao hơn & tải trọng trục và mô men xoắn thời điểm nghiêng.


Có nhiều loại mô hình sản xuất trong công ty của chúng tôi từ 3 '' đến 25 '' (đường kính mương). Ổ đĩa xoay có thể được tùy chỉnh để đáp ứng yêu cầu đặc biệt cho ứng dụng máy móc kỹ thuật và năng lượng mới. Sản xuất của chúng tôi đang được khách hàng ở nước ngoài lựa chọn. và nhà với chất lượng đáng tin cậy và danh tiếng.



Mộtkhu vực ứng dụng


Ổ đĩa xoay dòng SDE của chúng tôi chủ yếu được sử dụng cho các hệ thống theo dõi năng lượng mặt trời PV, STP, CSP.



Các loại ổ trục khác của chúng tôi được sử dụng rộng rãi cho các ứng dụng xây dựng, như cần cẩu xe tải, manlifts, bàn xoay, máy móc cảng, xe mô-đun, hệ thống điện gió nhỏ và thông tin vệ tinh, vận chuyển tải nặng, thiết bị kiểm tra cầu, nền tảng kính thiên văn, công cụ quay vòng rổ yêu cầu, cần trục du thuyền, máy trộn xi măng, máy xúc, v.v. Chúng tôi cũng có thể cung cấp nhiều kích cỡ của ổ trục và bến xoay, động cơ thủy lực & Động cơ DC để phù hợp với ổ đĩa xoay.Sản phẩm đã được xuất khẩu trên toàn thế giới.



Động cơ xoay / trục kép được thiết kế đặc biệt cho hệ thống theo dõi đơn phẳng 0



Đặc trưng



1. Khoảnh khắc lật ngược mạnh mẽ dựa trên vòng xoay

2. Thông qua ổ giun bao bọc

3. Lái xe tải lớn hơn để sử dụng tiếp xúc nhiều răng

4. Chức năng tự khóa tĩnh tốt hơn



hướng dẫn cài đặt



Cài đặt ngang & cài đặt dọc, xem hình dưới đây.

Kéo ổ đĩa sleiwng đơn có thể đạt được hệ thống ổ đĩa xoay trục kép.

Một ổ đĩa xoay trục kép có thể đạt được hệ thống ổ đĩa xoay trục kép.

Một ổ xoay với một bộ truyền động tuyến tính cũng có thể đạt được các ổ xoay trục kép.



SDEThông số hiệu suất



Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% .10.1 Đúng 25
5 " 37: 1 800 6000 9200 16 27 40% .10.1 Đúng 34
7 " 57: 1 2000 7500 13200 34 58 40% .10.1 Đúng 56
9 " 61: 1 4300 16000 27200 60 130 40% .10.1 Đúng 92
12 " 78: 1 5800 25000 40560 77 190 40% .10.1 Đúng 160
14 " 85: 1 6750 48000 43800 110 230 40% .10.1 Đúng 224
17 " 102: 1 9460 67000 53040 142 390 40% .10.1 Đúng 320
21 " 125: 1 16000 89000 65000 337 640 40% .10.1 Đúng 492
25 " 150: 1 21450 112000 89000 476 950 40% .10.1 Đúng 705



Lưu ý: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết hơn, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.



Đóng gói và vận chuyển của chúng tôi



Tất cả các ổ xoay sẽ được đóng gói với vỏ gỗ không có chất khử trùng.



Hỗ trợ vận chuyển đường biển, vận tải hàng không, vận tải đường bộ, Express như TNT, DHL, UPS, EMS, FedEx, vv cho vận chuyển mẫu và vận chuyển hàng hóa nhỏ.
