Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo, QT | Mô hình: | trục kép 7 inch |
|---|---|---|---|
| Giữ mô-men xoắn: | 13,5 kNm | Mô-men xoắn nghiêng: | 13,2 kNm |
| Hiệu quả: | 40% | Tải dọc trục: | 34 kN |
| Tải trọng xuyên tâm: | 58 kN | Màu sắc: | dựa trên mã RAL |
| Điểm nổi bật: | ổ đĩa vòng,động cơ worm worm |
||

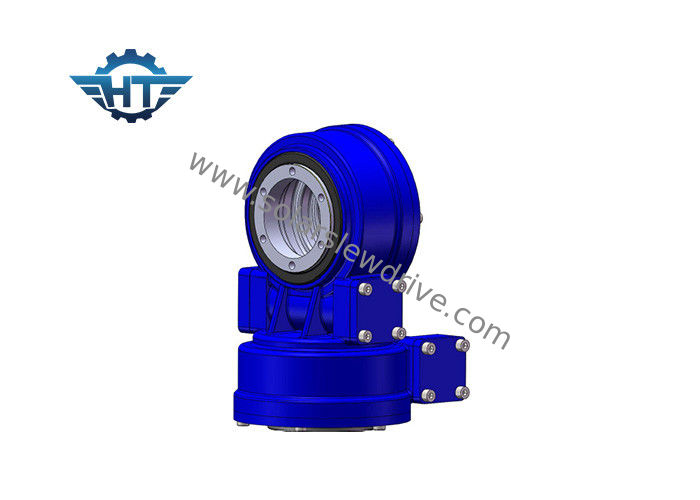

Worm và Worm Wheel SDE7 Trục xoay kép với động cơ bánh răng hành tinh 24 VDC
Ổ đĩa xoay cho theo dõi năng lượng mặt trời trục kép
Các máy theo dõi năng lượng mặt trời có thể được chia thành các máy theo dõi trục đơn và máy theo dõi trục kép bằng cách tính đến các đặc tính cơ học.Vì các hệ thống trục kép có thể có được sự theo dõi tối ưu của mặt trời, nên chúng phổ biến hơn trong tất cả các loại công nghệ năng lượng mặt trời tập trung, ngoại trừ hệ thống kiểu máng.
Chúng tôi có động cơ thủy lực và động cơ điện cho các ổ xoay theo các điều kiện làm việc khác nhau, dữ liệu chi tiết như sau:
Động cơ điện
| Dữ liệu động cơ | Dữ liệu hành tinh | ||
| Điện áp định mức | 24 VDC | Tỉ lệ | 398: 1 |
| Đánh giá hiện tại | 1.3A | Mô-men xoắn đầu ra | 43Nm |
| Tốc độ định mức | 800Rpm | Tốc độ sản xuất | 2 giờ chiều |
| Cấp bảo vệ | IP55 / 65/66 | Tiếng ồn | <60db |
Động cơ thủy lực
Thuật ngữ của các thông số chính
Mô-men xoắn thời điểm nghiêng: Mô-men xoắn là tải trọng nhân với khoảng cách giữa vị trí tải và tâm ổ trục.Nếu qorque được tạo ra bởi tải và khoảng cách lớn hơn mô-men xoắn thời điểm nghiêng định mức, ổ đĩa xoay sẽ bị lật.
Tải trọng xuyên tâm: Tải thẳng đứng theo trục của ổ trục
Tải dọc trục: Tải song song với trục của ổ trục
Giữ mô-men xoắn:Đó là mô-men xoắn ngược. Khi ổ đĩa quay ngược và các bộ phận không bị hỏng, mô-men xoắn tối đa đạt được được gọi là mô-men giữ.
Tự khóa: Chỉ khi được tải, ổ xoay không thể quay ngược lại và do đó được gọi là tự khóa.
Thông số hiệu suất mô hình SDE
| Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | .10.1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | .10.1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 705 |
