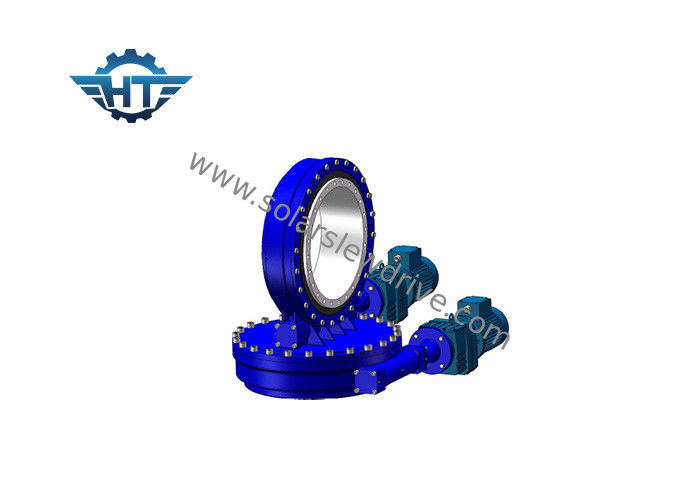

Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời

Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời

  • Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời
  • Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời
Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE12 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SDE12
Kiểu: sâu và giun Sự bảo đảm: 3 năm
OEM: Có sẵn Hỗ trợ kỹ thuật: Cả cuộc đời
Ứng dụng: Hệ thống theo dõi năng lượng mặt trời Tỉ lệ: 78
Màu sắc: dựa trên mã RAL Làm việc tạm thời.: -30 + 120 độ C.
Điểm nổi bật:

ổ đĩa xoay

,

ổ đĩa nhỏ

Tỷ lệ bánh răng 78/1 SDE 12 Ổ trục xoay kép cho hệ mặt trời mặt trời trục kép



Ổ đĩa xoay trục kép (loại SDE) - Ổ đĩa xoay theo dõi năng lượng mặt trời


Thiết kế sê-ri SDE đang hấp thụ những lợi thế của VE và SE.Hướng 3D của Azimuth và Độ cao quay cùng một lúc.
Ứng dụng ổ đĩa xoay phổ biến nhất cho các ổ trục xoay kép là máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác bao gồm thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.

Thông số kỹ thuật



Kích thước mô hình cơ sở của chúng tôi cung cấp phạm vi hiệu suất từ ​​1.500 Nm đến 11.200 Nm mô-men giữ, mô-men xoắn đầu ra 100Nm đến 20.000 Nm, mô-men xoắn nghiêng 5000 Nm đến 89.000 Nm và tỷ lệ giảm hộp số từ 30: 1 lên đến 150: 1.Bằng cách gắn hộp số hành tinh, tỷ lệ bánh răng có thể còn cao hơn.Các ổ đĩa có thể được gắn theo chiều ngang, chiều dọc hoặc trên sự kết hợp của nhiều trục.



độ tin cậy



Các ổ đĩa xoay trục kép SDE của chúng tôi được đảm bảo cho thời gian sử dụng trường chính xác là 30 năm.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đủ điều kiện tất cả các thành phần và nguyên liệu thô của chúng tôi bằng cách sử dụng các tiêu chuẩn được thiết lập theo chứng nhận ISO 9001, CE để tối đa hóa tuổi thọ.



Hiệu suất



Ổ đĩa xoay của chúng tôi sử dụng công nghệ sâu đồng hồ cát được cấp bằng sáng chế để cung cấp kiểm soát tối đa và hỗ trợ di chuyển.Bánh răng giun của chúng tôi gắn 5 đến 11 răng trên đường răng cưa của bánh răng vành đai từ vít đồng hồ cát, có độ bám răng cao hơn giun tiêu chuẩn, giúp hộp số có độ ổn định và sức mạnh cao hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.



Bằng cách áp dụng sâu đồng hồ cát, các ổ đĩa có các tính năng sau:



1) Mô-men đầu ra cao hơn và tải giữ



2) Độ chính xác theo dõi hàng đầu



3) Chống ăn mòn mạnh và niêm phong hiệu quả



Ổ đĩa xoay trục kép của chúng tôi được liệt kê below, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi



Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% .10.1 Đúng 25
5 " 37: 1 800 6000 9200 16 27 40% .10.1 Đúng 34
7 " 57: 1 2000 7500 13200 34 58 40% .10.1 Đúng 56
9 " 61: 1 4300 16000 27200 60 130 40% .10.1 Đúng 92
12 " 78: 1 5800 25000 40560 77 190 40% .10.1 Đúng 160
14 " 85: 1 6750 48000 43800 110 230 40% .10.1 Đúng 224
17 " 102: 1 9460 67000 53040 142 390 40% .10.1 Đúng 320
21 " 125: 1 16000 89000 65000 337 640 40% .10.1 Đúng 492
25 " 150: 1 21450 112000 89000 476 950 40% .10.1 Đúng 705



Làm thế nào để chọn kích thước phù hợp của ổ đĩa xoay?



Chọn một kích thước phù hợp của các ổ đĩa xoay để tránh không chỉ thiếu hiệu năng hoặc thặng dư hiệu suất là một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả chi phí.



Vui lòng cung cấp cho chúng tôi các thông tin sau để chọn ổ đĩa xoay phù hợp:



1. ứng dụng

2. toque đầu ra cần thiết.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của bảng và giá đỡ trên ổ đĩa xoay của chúng tôi.

3. kích thước tải và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán nếu ổ đĩa chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn.

4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.

5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, vv
