Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 |
---|---|---|---|
Kiểu: | sâu và giun | Sự bảo đảm: | 3 năm |
OEM: | Có sẵn | Hỗ trợ kỹ thuật: | Cả cuộc đời |
Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời | Tỉ lệ: | 57 |
Điểm nổi bật: | ổ đĩa xoay,ổ đĩa nhỏ |

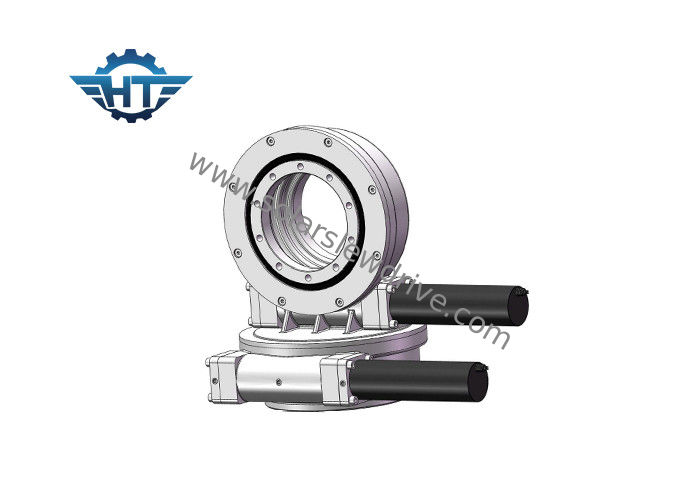

Ổ đĩa xoay kép SDE3 / SDE5 đáng tin cậy với động cơ bước và trình điều khiển cho trạm CSP
Thông số kỹ thuật
Kích thước mô hình cơ sở của chúng tôi cung cấp phạm vi hiệu suất từ 1.500 Nm đến 11.200 Nm mô-men xoắn giữ, mô-men xoắn đầu ra 100Nm đến 20.000 Nm, mô-men xoắn nghiêng 5000 Nm đến 89.000 Nm và tỷ lệ giảm hộp số từ 30: 1 lên đến 150: 1.Bằng cách gắn hộp số hành tinh, tỷ lệ bánh răng có thể còn cao hơn.Các ổ đĩa có thể được gắn theo chiều ngang, chiều dọc hoặc trên sự kết hợp của nhiều trục.
độ tin cậy
Các ổ đĩa xoay trục kép SDE của chúng tôi được đảm bảo cho thời gian sử dụng trường chính xác là 30 năm.Ổ đĩa SDE tạo ra một giải pháp hiệu quả và đáng tin cậy trong một ổ đĩa duy nhất.Chúng tôi đủ điều kiện tất cả các thành phần và nguyên liệu thô của chúng tôi bằng cách sử dụng các tiêu chuẩn được thiết lập theo chứng nhận ISO 9001, CE để tối đa hóa tuổi thọ.
Hiệu suất
Ổ đĩa xoay của chúng tôi sử dụng công nghệ sâu đồng hồ cát được cấp bằng sáng chế để cung cấp kiểm soát tối đa và hỗ trợ di chuyển.Bánh răng giun của chúng tôi gắn 5 đến 11 răng trên đường răng cưa của bánh răng vành đai từ vít đồng hồ cát, có độ bám răng cao hơn giun tiêu chuẩn, giúp hộp số ổn định và mạnh hơn.Tìm hiểu thêm về công nghệ đồng hồ cát.
Các ứng dụng
Ứng dụng ổ đĩa xoay phổ biến nhất cho các ổ trục xoay kép là máy theo dõi năng lượng mặt trời trục kép, chẳng hạn như máy bay trực thăng và quang điện tập trung (CPV), và các đĩa vệ tinh hoặc radar.Các ứng dụng khác như thang máy ô tô, định vị cánh tay robot và thiết bị sân khấu.
Bằng cách áp dụng sâu đồng hồ cát, các ổ đĩa có các tính năng sau:
1) Mô-men xoắn đầu ra cao hơn và tải giữ
2) Độ chính xác theo dõi hàng đầu
3) Chống ăn mòn mạnh và niêm phong hiệu quả
Ổ xoay được áp dụng trong ăng ten vệ tinh:
Làm thế nào để chọn kích thước phù hợp của ổ đĩa xoay?
Chọn một kích thước phù hợp của các ổ đĩa xoay để tránh không chỉ thiếu hiệu năng hoặc thặng dư hiệu suất là một vai trò quan trọng trong việc đạt được các giải pháp hiệu quả chi phí.
Vui lòng cung cấp cho chúng tôi các thông tin sau để chọn ổ đĩa xoay phù hợp:
1. ứng dụng
2. toque đầu ra cần thiết.Nếu bạn không có ý tưởng rõ ràng về dữ liệu đó, chỉ cần cho chúng tôi biết tải, ví dụ: trọng lượng của bảng và giá đỡ trên ổ đĩa xoay của chúng tôi.
3. kích thước tải và sức gió lớn nhất trong khu vực của bạn trong 10 năm qua được sử dụng để tính toán nếu ổ đĩa chúng tôi đề xuất có thể chịu tải tối đa khi có gió lớn.
4. tốc độ đầu ra bạn yêu cầu sẽ giúp chúng tôi đề xuất các động cơ phù hợp cho bạn.
5. thông tin khác như phản ứng dữ dội, nhu cầu cấp IP, vv
Ổ đĩa xoay trục kép của chúng tôi được liệt kê below, để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Mô hình | Tỉ lệ | Xếp hạng mô-men xoắn (Nm) | Mô-men xoắn nghiêng (Nm) | Giữ mô-men xoắn (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Hiệu quả | Chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | .10.1 | Đúng | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | .10.1 | Đúng | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | .10.1 | Đúng | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | .10.1 | Đúng | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | .10.1 | Đúng | 160 |
14 " | 85: 1 | 6750 | 48000 | 43800 | 110 | 230 | 40% | .10.1 | Đúng | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | .10.1 | Đúng | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | .10.1 | Đúng | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | .10.1 | Đúng | 705 |
