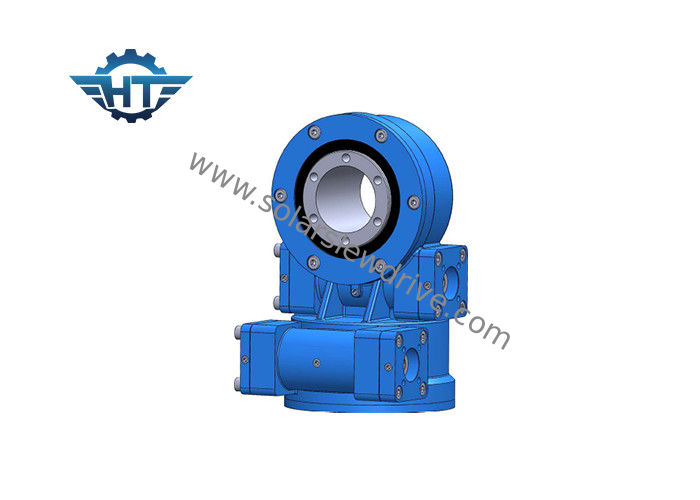

SDE5 Tốc độ quay thấp của trục xoay kép với chứng nhận ISO 9001 / CE cho bộ theo dõi năng lượng mặt trời

SDE5 Tốc độ quay thấp của trục xoay kép với chứng nhận ISO 9001 / CE cho bộ theo dõi năng lượng mặt trời

  • SDE5 Tốc độ quay thấp của trục xoay kép với chứng nhận ISO 9001 / CE cho bộ theo dõi năng lượng mặt trời
SDE5 Tốc độ quay thấp của trục xoay kép với chứng nhận ISO 9001 / CE cho bộ theo dõi năng lượng mặt trời
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: HangTuo
Chứng nhận: CE, ISO9001
Số mô hình: SDE5 "
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: USD 280~504 / pc
chi tiết đóng gói: hộp gỗ dán
Thời gian giao hàng: 15 ~ 45 ngày
Điều khoản thanh toán: L/c, T/T, Western Union
Khả năng cung cấp: 2000 máy tính mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Vật chất: 50 triệu, 42CrMo Mô hình: SDE 5
Tỷ lệ bánh: 37: 1 Xếp hạng đầu ra mô-men xoắn: 800 Nm
Giữ mô-men xoắn: 9200 Nm Mô-men xoắn nghiêng: 6000 Nm
Hiệu quả: 40% Màu chuẩn: RAL 9006
Phản ứng dữ dội: ≤ 0,1 tính năng: Trục kép
Điểm nổi bật:

ổ đĩa nhỏ

,

động cơ worm worm

SDE5 Tốc độ quay thấp của trục xoay kép với chứng nhận ISO 9001 / CE cho thiết bị theo dõi năng lượng mặt trời

Sự miêu tả

Hiệu suất của các ổ đĩa xoay dao động từ 6kNm đến 220kNm mô-men giữ, mô-men xoắn đầu ra 200Nm đến 63kNm, 500Nm đến 271kNm công suất tải thời điểm lật và tỷ lệ giảm hộp số từ 30: 1 lên đến 156.600: 1. Việc gắn có thể được thực hiện theo chiều ngang, chiều dọc hoặc trên một sự kết hợp của nhiều trục.

Cài đặt dọc

Chúng tôi khuyên nên gắn các ổ đĩa xoay đề cập đến việc vẽ ngược lên trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn.

Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên đánh giá mức độ bảo vệ và sẽ tốt hơn để bảo vệ tốt hơn.

Lắp đặt ngang

Nên gắn các ổ đĩa xoay ngược trên trục phương vị trong các ứng dụng năng lượng mặt trời để bảo vệ tốt hơn và thêm bảo vệ cho trục độ cao.

Đối với các ứng dụng khác, hướng lắp đặt phải dựa trên đánh giá mức độ bảo vệ và sẽ tốt hơn để bảo vệ tốt hơn.

Các ổ trục xoay kép được gắn hai hướng.

Lợi thế

1. Khoảnh khắc lật ngược mạnh mẽ dựa trên vòng xoay

2. Thông qua ổ giun bao bọc

3. Lái xe tải lớn hơn để sử dụng tiếp xúc nhiều răng

4. Chức năng tự khóa tĩnh tốt hơn

Dữ liệu kỹ thuật

Mô hình Tỉ lệ Xếp hạng mô-men xoắn (Nm) Mô-men xoắn nghiêng (Nm) Giữ mô-men xoắn (Nm) Tải trọng trục (kN) Tải trọng xuyên tâm (kN) Hiệu quả Chính xác (°) Tự khóa Trọng lượng (kg)
3 " 31: 1 600 1500 5800 10 15 40% .10.1 Vâng 25
5 " 37: 1 800 6000 9200 16 27 40% .10.1 Vâng 34
7 " 57: 1 2000 7500 13200 34 58 40% .10.1 Vâng 56
9 " 61: 1 4300 16000 27200 60 130 40% .10.1 Vâng 92
12 " 78: 1 5800 25000 40560 77 190 40% .10.1 Vâng 160
14 " 85: 1 6750 48000 43800 110 230 40% .10.1 Vâng 224
17 " 102: 1 9460 67000 53040 142 390 40% .10.1 Vâng 320
21 " 125: 1 16000 89000 65000 337 640 40% .10.1 Vâng 492
25 " 150: 1 21450 112000 89000 476 950 40% .10.1 Vâng 705

Lưu ý: Các kích thước và thông số trên có thể được cập nhật hoặc điều chỉnh, để biết thêm kích thước và thông số chi tiết hơn, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.

Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.

Ứng dụng

Hệ thống theo dõi năng lượng mặt trời tập trung, bằng cách áp dụng ổ đĩa xoay trục kép trên hệ mặt trời cần nhu cầu cao về hiệu suất cao của ổ đĩa xoay.
