Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE3 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~504 / pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | SE3 |
---|---|---|---|
Tỷ lệ bánh: | 31: 1 | Xếp hạng đầu ra mô-men xoắn: | 600Nm |
Giữ mô-men xoắn: | 1500Nm | Mô-men xoắn nghiêng: | 3000Nm |
Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
Điểm nổi bật: | ổ xoay cho hệ thống theo dõi năng lượng mặt trời,ổ đĩa xoay cho theo dõi năng lượng mặt trời |

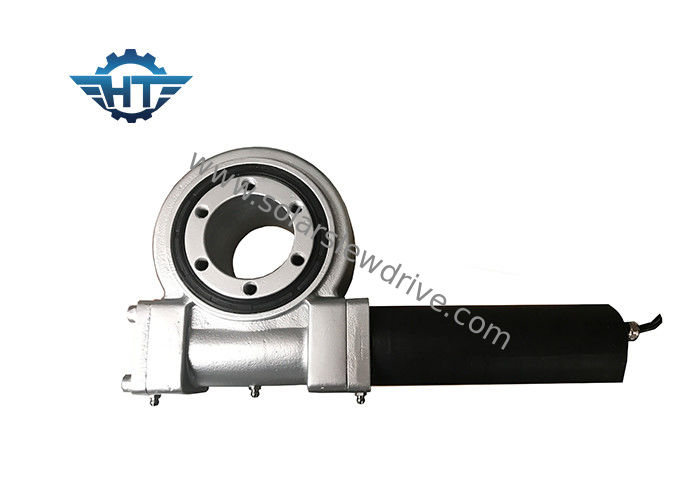

Worm Gear Hộp số theo dõi năng lượng mặt trời trục đơn phù hợp với động cơ 12 / 24vdc cho Csp
Sự miêu tả
Ổ xoay của chúng tôi bao gồm vỏ, ổ trục, niêm phong, sâu bao bọc và các phần cứng tiêu chuẩn khác. Chúng ta cũng có thể kết hợp các loại động cơ khác nhau như động cơ bánh răng hành tinh điện tử 12VDC hoặc 24VDC, động cơ thủy lực, có thể di chuyển theo hướng ngược chiều kim đồng hồ và quay ngược chiều kim đồng hồ với hiệu suất ổn định và hiệu quả cao.
Các ổ xoay trục đơn 3 inch SE3 có các ứng dụng rộng rãi như hệ thống theo dõi trục đơn phẳng, hệ thống theo dõi xiên, máng parabol, fresnel và trạm trợ lực.
Ưu điểm
1. Mô-men xoắn cao để cải thiện an toàn của hệ thống theo dõi năng lượng mặt trời
2. Phạm vi xoay 360 độ
3. Bao bọc ổ giun bên trong
4. Tiếp xúc nhiều răng để đảm bảo tải trọng cao
5. Chức năng tự khóa
Thông số kỹ thuật
Thông số hiệu suất mô hình SE | ||||||||||||
Mô hình | Xếp hạng mô-men xoắn (Nm) | Giữ mô-men xoắn (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng xuyên tâm (kN) | Tỉ lệ | Nỗ lực | Chính xác (độ) | IP | Nhiệt độ làm việc. (℃) | Tự khóa | Trọng lượng (kg) |
1 " | 400 | 1000 | 1800 | 22 | 12 | 28: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 6 |
3 " | 600 | 1500 | 3000 | 30 | 16 | 31: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | số 8 |
5 " | 800 | 6000 | 4700 | 68 | 27 | 37: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 12 |
7 " | 2000 | 13500 | 7100 | 132 | 58 | 57: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 21 |
9 " | 4400 | 45000 | 30800 | 340 | 130 | 61: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 49 |
12 " | 5800 | 54400 | 40560 | 480 | 190 | 78: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 61 |
14 " | 6550 | 68000 | 54200 | 680 | 230 | 85: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 63 |
17 " | 9400 | 135600 | 65040 | 980 | 390 | 102: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 105 |
21 " | 16000 | 203400 | 81000 | 1600 | 640 | 125: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 149 |
25 " | 21000 | 271160 | 89000 | 2400 | 950 | 150: 1 | 43% | .10.1 | 66 | -30 + 120 | Đúng | 204 |
Ghi chú: Để biết thêm kích thước và thông số chi tiết, vui lòng tham khảo bản vẽ bán hàng của chúng tôi.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, vv
3. Màu sắc khác nhau có sẵn dựa trên mã RAL; màu tiêu chuẩn của chúng tôi là RAL 9006.
