Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Người mẫu: | VE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Mô-men xoắn đầu ra định mức: | 1750 Nm |
| Giữ mô-men xoắn: | 13200 Nm | Mô-men xoắn nghiêng: | 7000 Nm |
| Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL 9006 |
| Điểm nổi bật: | Truyền động trượt một trục dọc,Truyền động quay trượt bằng năng lượng mặt trời 1750 Nm,Bảng điều khiển theo dõi mặt trời Gắn ổ quay |
||

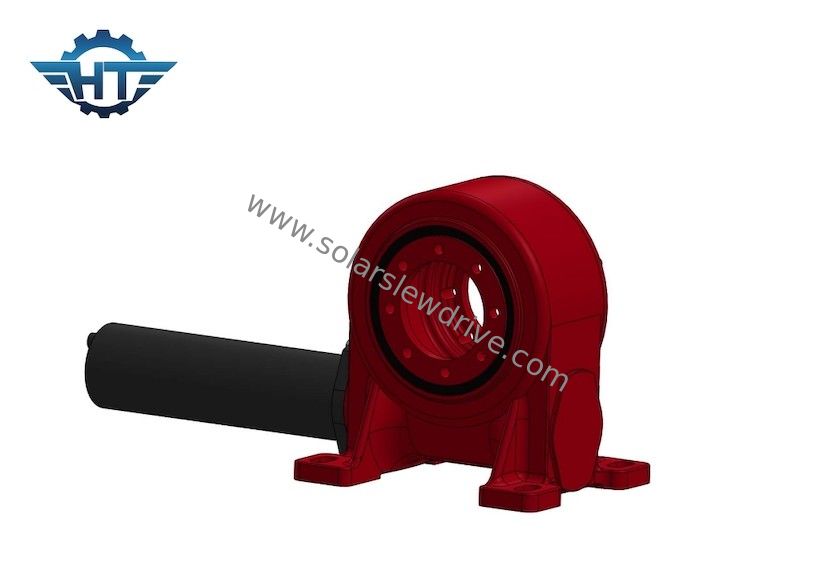

Bộ truyền động quay một trục dọc cho hệ thống theo dõi gắn bảng điều khiển năng lượng mặt trời theo dõi mặt trời
Mô tả ổ đĩa trượt một trục dọc
1. Có thể thu được tỷ số truyền lớn, cơ cấu bánh răng xoắn trục so le nhỏ gọn hơn.
2. Bề mặt răng ăn khớp của hai bánh xe tiếp xúc thẳng hàng, khả năng chịu lực của nó cao hơn nhiều so với cơ cấu bánh răng xoắn trục so le.
3. Truyền động quay bánh răng sâu tương đương với truyền động trục vít, là truyền động chia lưới nhiều răng nên truyền động ổn định và tiếng ồn nhỏ.
4. Nó là tự khóa.Khi góc dẫn của sâu nhỏ hơn góc ma sát tương đương giữa các răng của bánh răng chia lưới, cơ cấu có đặc tính tự khóa và có thể tự khóa ngược, nghĩa là chỉ có sâu mới có thể dẫn động sâu, chứ không phải sâu. .Chẳng hạn như cơ chế sâu tự khóa được sử dụng trong máy móc hạng nặng, khả năng tự khóa ngược của nó có thể đóng một vai trò trong việc bảo vệ an toàn.
Thông số kỹ thuật
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
| Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
| 3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0,1 | Đúng | 13kg |
| 5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0,1 | Đúng | 18kg |
| 7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0,1 | Đúng | 28kg |
| số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0,1 | Đúng | 35kg |
| 9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0,1 | Đúng | 51kg |
| 12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0,1 | Đúng | 61kg |
| 14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0,1 | Đúng | 78 kg |
| 17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0,1 | Đúng | 105 kg |
| 21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0,1 | Đúng | 185 kg |
| 25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0,1 | Đúng | 244 kg |
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
