Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 248~380/ pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Mô hình: | VE9 | tính năng: | Cơ chế khóa bánh răng |
---|---|---|---|
Chứng chỉ: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
Vật tư: | 50 triệu, 42CrMo | Đơn xin: | Công nghiệp |
màu sắc: | RAL6001 | Sự chính xác: | ≤0,1 |
Điểm nổi bật: | Ổ trục quay Worm Gear,ổ trục quay theo dõi năng lượng mặt trời,ổ trục quay theo dõi năng lượng mặt trời |

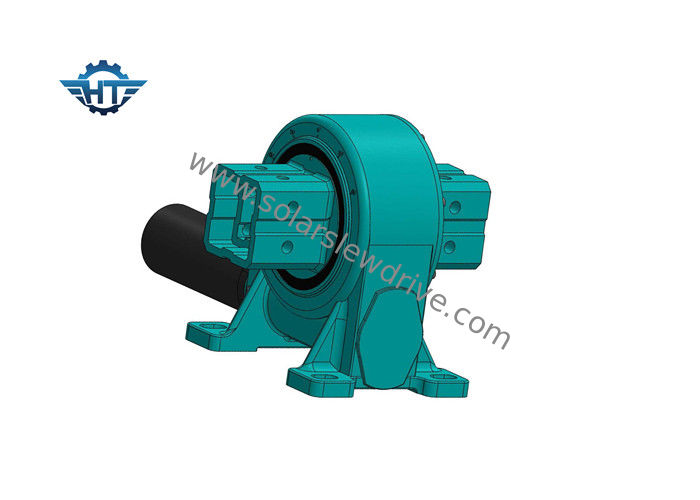

VE9 Mô-đun bánh răng Worm Bộ theo dõi năng lượng mặt trời Ổ đĩa cho hệ thống theo dõi năng lượng mặt trời
Worm Gear Self Lock Slew Drive Mô tả sản phẩm
Truyền động quay vòng là một cơ cấu truyền động giảm tốc được tích hợp với một nguồn động lực.Nó có tính năng với cơ chế bánh răng sâu, vì vậy nó là khóa sef.Nó cũng có vỏ bên ngoài và niêm phong khung xương, vì vậy mức độ bảo vệ là IP66.
Chuyển động quay của ổ quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Đây là cơ cấu truyền động giảm tốc có mục đích chung tích hợp các chức năng quay, giảm tốc và có cấu trúc đơn giản, đồng thời chế tạo và bảo dưỡng thuận tiện.
Tốc độ thực hiện của ổ đĩa quay dòng VE
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Đặc trưng
Bộ truyền động dạng trượt có thể nhận ra vòng quay không giới hạn và giảm tốc độ theo chu vi, đồng thời có thể chịu được lực dọc trục, lực hướng tâm và lực lật lớn hơn.Nó có lợi thế về độ chính xác cao, cấu trúc nhỏ gọn và sức chứa lớn.Nó được thiết kế, thử nghiệm và sử dụng với tuổi thọ 30 năm.
Các ứng dụng
Ứng dụng truyền động quay thường được tìm thấy trong như: tuabin gió, thiết bị vận chuyển tải nặng, thiết bị theo dõi năng lượng mặt trời, cần trục bến cảng, thiết bị thủy lực, cơ cấu lái cần trục, hệ thống tự động hóa, bộ điều khiển tải nặng, bảng điều khiển ngáp và cao độ.
