Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SDE12 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1600/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 500 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Sự bảo đảm: | 5 năm |
---|---|---|---|
Dịch vụ: | Thiết kế OEM | Loại xoay: | Hai trục |
Màu sắc: | Màu xám bạc | Trang web cài đặt: | Mái nhà và cánh đồng |
Bao bì: | ván ép | Xe máy: | DC 12 V / 24 V |
Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |

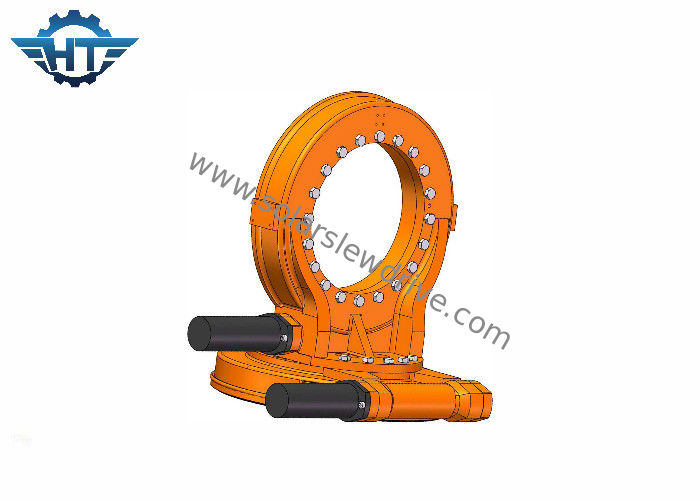

Hộp số truyền động vòng đời 25 năm, mô-men xoắn cao và độ chính xác cho hệ thống theo dõi năng lượng mặt trời trục kép
Sự miêu tả
Mô-men xoắn giữ: 40560 Nm
Định mức trục tĩnh: 77 kN
Định mức xuyên tâm tĩnh: 190 kN
Tỷ số truyền: 78: 1
Theo dõi độ chính xác: ≤ 0,1
Mô-men xoắn nghiêng: 25000 Nm
Mô-men xoắn đầu ra: 5800 Nm
Trọng lượng: 160 kg
Bộ truyền động quay vòng Hangtuo chủ yếu bao gồm một ổ trục quay, một bánh răng sâu, vỏ và một động cơ thủy lực hoặc điện.
Các thông số của SDE Series
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 25 |
5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 34 |
7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 56 |
9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 92 |
12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 160 |
14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 224 |
17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 320 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 492 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 705 |
Ứng dụng
Các bộ truyền động quay vòng nhà ở kèm theo được sử dụng rộng rãi trong các ứng dụng kỹ thuật khác nhau như máy vận chuyển tải nặng, cần trục di động bến cảng, nâng tàu, xe cẩu, cần trục nâng container và cần trục giàn di chuyển, máy mỏ, máy xúc, máy bê tông, máy giấy cũng như hệ thống sản xuất năng lượng gió cũng sử dụng hệ thống truyền động quay vòng của chúng tôi.
Khi một ổ quay được sử dụng trong ngành năng lượng mặt trời, người dùng phải chọn một ổ đĩa lý tưởng theo diện tích thực tế của các tấm pin mặt trời.
Nói chung, ổ quay 3 inch phù hợp với hệ thống năng lượng mặt trời đi kèm với tấm pin mặt trời 3-5㎡, 7 inch cho tấm pin mặt trời 10-17 ㎡, 9 inch cho 18-30 ㎡, 12 inch cho 31-45㎡ và 14 inch với giá 46-60㎡.
Đóng gói và vận chuyển
Bao bì bên trong: màng nhựa chống gỉ;túi nhựa chân không.
Bao bì bên ngoài: thùng carton cứng;vỏ gỗ;pallet gỗ.
Thời hạn vận chuyển: bằng cách thể hiện;bằng đường hàng không;bằng đất liền;bằng đường biển.
Đối với các mẫu, vì ổ quay có kích thước nhỏ nhưng trọng lượng nặng nên vận chuyển bằng đường biển không hiệu quả về chi phí trong khi vận chuyển nhanh theo cách hiệu quả về chi phí, nhân viên logistitic của chúng tôi sẽ yêu cầu TNT, DHL, UPS, FEDEX, để so sánh tốc độ giá để tìm ra cách hiệu quả nhất về chi phí.
Nếu đặt hàng số lượng lớn trong tương lai, chúng tôi khuyên bạn nên vận chuyển bằng đường biển.
Ghi chú:
Express: tận nơi, chỉ cần trả thuế nhập khẩu nếu có yêu cầu của tập quán.
Bằng đường hàng không hoặc đường biển: nhà máy đến sân bay / cảng biển, cần thanh toán phí đích do sân bay tính (phí đến luôn được tính theo B / L bất kể kiện hàng lớn, nhỏ, nặng hay nhẹ, trong tang lễ 200 ~ 400 USD / hàng) và thuế nhập khẩu nếu hải quan yêu cầu.
Bằng tàu hỏa: đôi khi giá vận chuyển bằng đường biển nhưng tốn ít thời gian vận chuyển hơn đường biển, chúng tôi sẽ cân nhắc phương thức vận chuyển này nếu khách hàng cần gấp.
