Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L/c, T/T, Western Union |
| Khả năng cung cấp: | 2000 máy tính mỗi tháng |
| Vật chất: | 50 triệu, 42CrMo | Mô hình: | SDE7 " |
|---|---|---|---|
| Tỉ số truyền: | 57: 1 | Xếp hạng đầu ra mô-men xoắn: | 2000 Nm |
| Giữ mô-men xoắn: | 13500 Nm | Mô-men xoắn nghiêng: | 13200 Nm |
| Hiệu quả: | 40% | Màu chuẩn: | RAL 9006 |
| Tải dọc trục: | 34 kN | Tải trọng xuyên tâm: | 58 kN |
| Điểm nổi bật: | worm gear xoay ổ đĩa,bánh răng vòng |
||

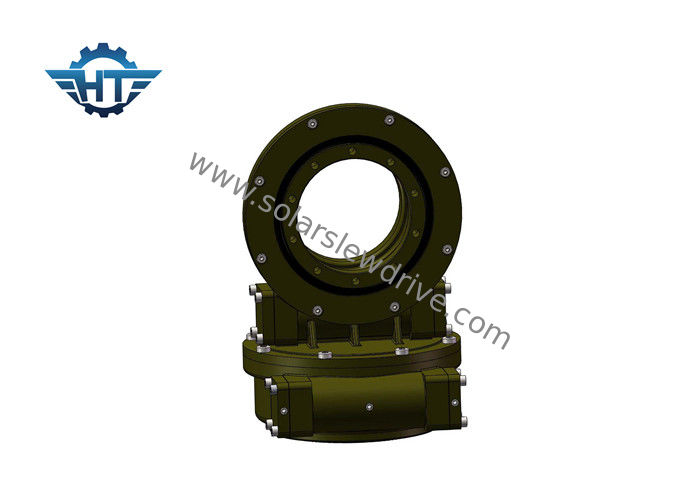

Hiệu quả truyền động cao Hộp số truyền động bánh răng SDE7, trục kép và tự khóa cho máy theo dõi năng lượng mặt trời
Giới thiệu
Các ổ quay trục kép hoàn hảo cho các tình huống cần xoay theo cả chiều dọc và chiều ngang.Các ứng dụng điển hình bao gồm máy theo dõi năng lượng mặt trời trục kép, đĩa vệ tinh và radar, máy cần di chuyển 360 độ ở cả hai hướng.
Changzhou Hangtuo Mechanical Co., ltd là nhà sản xuất và xuất khẩu chuyên nghiệp của ổ trục quay / vòng quay / vòng quay, ổ quay / ổ quay, được ứng dụng chủ yếu trong máy móc cảng, máy khai thác mỏ, máy hàn, xe xây dựng, xe mô-đun, đơn hoặc hệ thống theo dõi năng lượng mặt trời trục kép, và hệ thống điện gió nhỏ, vệ tinh, ăng-ten, v.v.
Đặc trưng
1. Mômen cản trở cao để cải thiện độ an toàn của hệ thống theo dõi năng lượng mặt trời
2.Bao bọc ổ sâu bên trong
3.Tiếp xúc nhiều răng để đảm bảo tải cao
4.Chức năng tự khóa
Biểu đồ hiệu suất của SDE Series
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0,1 | Đúng | 25 |
| 5 " | 37: 1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 34 |
| 7 " | 57: 1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 56 |
| 9 " | 61: 1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0,1 | Đúng | 92 |
| 12 " | 78: 1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 160 |
| 14 " | 85: 1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 224 |
| 17 " | 102: 1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 320 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 492 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 705 |
Bảng chú giải thuật ngữ các thông số chính
Mô-men xoắn nghiêng: Mô men xoắn là tải trọng nhân với khoảng cách giữa vị trí của tải và trọng tâm của ổ trục quay.Nếu qorque sinh ra bởi tải trọng và khoảng cách lớn hơn mômen quay nghiêng danh định, ổ quay sẽ bị lật.
Tải trọng hướng tâm: Tải thẳng đứng lên trục của ổ trục quay
Tải dọc trục: Tải song song với trục của ổ trục quay
Giữ mô-men xoắn:Đó là mômen quay ngược Khi ổ đĩa quay ngược chiều và các bộ phận không bị hư hỏng, Mômen xoắn cực đại đạt được được gọi là mômen giữ.
Tự khóa: Chỉ khi được tải, ổ quay không thể quay ngược lại và do đó được gọi là tự khóa.
Dịch vụ tùy chỉnh
1. Thiết kế đặc biệt dựa trên các ứng dụng và dự án khác nhau
2. Các loại động cơ khác nhau có thể được kết hợp, chẳng hạn như động cơ thủy lực, động cơ bước, động cơ điện, v.v.
3. Màu sắc khác nhau có sẵn dựa trên mã RAL;màu tiêu chuẩn của chúng tôi là RAL 9006.
