Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE3 |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L/c, T/T, Western Union |
Khả năng cung cấp: | 2000 máy tính mỗi tháng |
Tỉ số truyền: | 31: 1 | Mô-men xoắn đầu ra bình thường: | 533 Nm |
---|---|---|---|
Nguồn gốc: | CHANGZHOU, TRUNG QUỐC | Giữ mô-men xoắn: | 7000 Nm |
Mô-men xoắn nghiêng: | 744 Nm | Xếp hạng đầu ra mô-men xoắn: | 0,065 vòng / phút |
Sử dụng: | Theo dõi năng lượng mặt trời | Tính năng bảo vệ: | IP66 |
Điểm nổi bật: | ổ đĩa xoay cho theo dõi năng lượng mặt trời,ổ đĩa theo dõi năng lượng mặt trời |

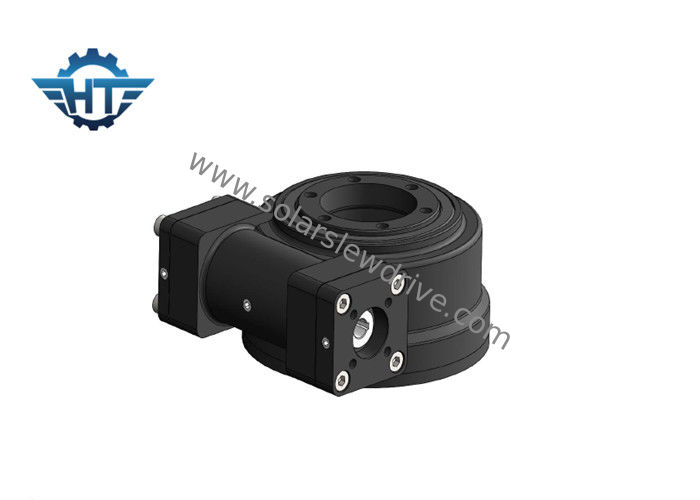

SE3 Tốc độ thấp Bộ truyền động quay nhỏ, một trục với động cơ bánh răng hành tinh 24vdc phù hợp với hệ thống theo dõi năng lượng mặt trời
Sự miêu tả
SE3 Slew Drive
Do có nhiều mục đích sử dụng, ổ quay có nhiều kích thước kiểu mẫu, phạm vi hiệu suất và đặc điểm lắp đặt khác nhau.Bộ truyền động rất thích hợp cho các ứng dụng yêu cầu cả tải trọng và mômen quay từ cùng một hộp số.Chúng cũng có thể được chế tạo với trục quay kép, (các trục quay cùng lúc) hoặc với bộ truyền động kép trên cùng một trục, (hai ren sâu truyền động cùng một bánh răng trong một trục).
Nhận xét
1. Các động cơ khác nhau (AC, DC và Thủy lực) có thể được thiết kế theo yêu cầu của khách hàng.
2. Trục đối diện với động cơ có thể chọn là đầu lục giác hoặc không đầu lục giác.
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mô men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy trơn tru ở tốc độ cao. Vòng bánh răng bên trong được tách rời để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt. Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cấu trúc hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
Kích thước
Bảng kỹ thuật của SE Serise Slewing Drive
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
