Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | VE7" |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~504 / pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15~45 ngày |
| Điều khoản thanh toán: | L/C, T/T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Vật liệu bánh giun: | 50Mn, 42CrMo | Hiệu quả: | 40% |
|---|---|---|---|
| Sự chính xác: | 0,15° | CẢ ĐỜI: | 30 năm |
| Mức tiếng ồn: | 65dB | Nhiệt độ hoạt động: | -20℃~+80℃ |
| Tên sản phẩm: | Hệ thống theo dõi năng lượng mặt trời ngang | Đánh giá điện áp: | 24v |
| Điểm nổi bật: | Ổ đĩa xoay bánh răng sâu VE7,Ứng dụng di chuyển giun sâu hiệu quả cao,Ve7 theo dõi năng lượng mặt trời đã giết lái xe |
||

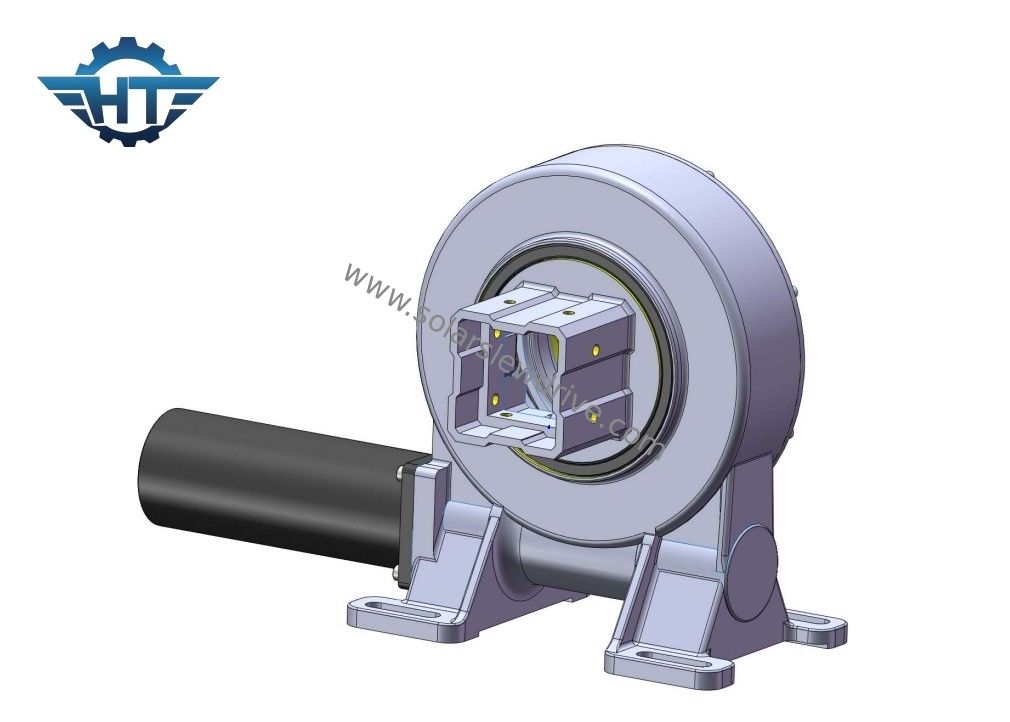

VE7 Worm Gear Slew Drive cho hệ thống theo dõi mặt trời ngang
Mô tả hộp số VE7
Một hộp số xoay, còn được gọi là động cơ xoay hoặc vòng xoay, là một thiết bị cơ học được sử dụng để cung cấp chuyển động xoay hoặc chuyển động xoay cho máy móc và thiết bị nặng.Nó thường được sử dụng trong các ứng dụng đòi hỏi phải quay được kiểm soát, chẳng hạn như cần cẩu, máy đào, tuabin gió và máy theo dõi năng lượng mặt trời.
Các hộp số xoay bao gồm một số thành phần chính:
Vòng ngoài: Vòng ngoài phục vụ như một phần tĩnh của hộp số và cung cấp một bề mặt gắn ổn định.Nó thường hình tròn và kết hợp một loạt các răng bánh răng hoặc đường đua trên chu vi bên trong của nó.
Nhẫn bên trong: Nhẫn bên trong được kết nối với thiết bị hoặc máy móc đòi hỏi chuyển động xoay. Nó được gắn trên vòng ngoài và được thiết kế để xoay tương đối với nó.Nhẫn bên trong cũng có răng bánh răng hoặc đường đua trên vòng tròn bên ngoài của nó.
Cơ chế bánh răng: Cơ chế bánh răng cho phép xoay vòng trong so với vòng ngoài.Nó thường bao gồm một bộ bánh răng hoặc cuộn mà tham gia với răng hoặc đường đua trên cả hai vòng trong và ngoàiBằng cách truyền mô-men xoắn và giảm ma sát, cơ chế bánh răng cho phép chuyển động xoay trơn tru và có kiểm soát.
Hệ thống truyền động: Hệ thống truyền động chịu trách nhiệm cung cấp năng lượng cho hộp số xoay. Nó có thể được cung cấp bằng nhiều phương tiện khác nhau, bao gồm động cơ điện, hệ thống thủy lực hoặc động cơ bánh răng.Hệ thống truyền động chuyển năng lượng xoay sang cơ chế bánh răng, bắt đầu chuyển động xoay.
Lối xích: Các hộp số xoay kết hợp các vòng xích để hỗ trợ tải và giảm thiểu ma sát trong quá trình quay.đảm bảo sự ổn định và độ bền của hộp số.
Niêm phong và bôi trơn: Để bảo vệ các thành phần bên trong khỏi các chất gây ô nhiễm và duy trì hoạt động trơn tru, hộp số xoay được trang bị hệ thống niêm phong.và các hạt khác từ việc đi vào hộp sốỐng bôi cũng rất cần thiết để giảm ma sát và mòn giữa các bộ phận chuyển động, kéo dài tuổi thọ của hộp số.
Dữ liệu kỹ thuật của động cơ xoay thẳng đứng một loạt
| Mô hình | Tỷ lệ | Động lực đầu ra số (N.m) | Động lực nghiêng (N.m) | Động lực giữ (N.m) | Trọng lượng trục (kN) | Trọng lượng phóng xạ (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Vâng. | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Vâng. | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Vâng. | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Vâng. | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Vâng. | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Vâng. | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Vâng. | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Vâng. | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Vâng. | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Vâng. | 251 |
Ứng dụng
Các hộp số xoay được thiết kế để cung cấp chuyển động xoay chính xác và được kiểm soát, cho phép thiết bị nặng xoay theo chiều ngang hoặc dọc.điều kiện môi trường khắc nghiệt, và hoạt động liên tục, làm cho chúng trở thành các thành phần quan trọng trong các ứng dụng công nghiệp và xây dựng khác nhau.
Từ điển các thông số chính
Tốc mômen nghiêng:Mô-men xoắn này là tải trọng nhân khoảng cách giữa vị trí tải và trung tâm của vòng bi xoắn. Nếu mô-men xoắn thực tế lớn hơn mô-men xoắn thời gian nghiêng định giá,Động cơ xoay sẽ bị lật.
Trọng lượng bức xạ:Trọng lượng dọc theo trục của vòng bi xoay
Trọng lượng trục:Trọng lượng song song với trục của vòng bi xoay
Động lực giữ:Đó là mô-men xoắn ngược. Khi ổ đang quay ngược, và các bộ phận không bị hư hại,Mô-men xoắn tối đa đạt được được gọi là mô-men xoắn giữ, nó cũng được xem là mô-men xoắn bị hỏng.
Tự khóa:Chỉ khi có tải, động cơ xoay không thể quay ngược và do đó được gọi là tự khóa.
