Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE5 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Người mẫu: | VE5 " | Vật chất: | QT |
---|---|---|---|
Hàm số: | Giảm tốc độ tăng mô-men xoắn | Chứng nhận: | ISO, CE |
Sự bảo vệ: | IP66 kèm theo | Nguồn gốc: | Thường Châu, Trung Quốc |
Sự bảo đảm: | 5 ~ 10 năm | Kích thước: | 3 inch đến 25 inch |

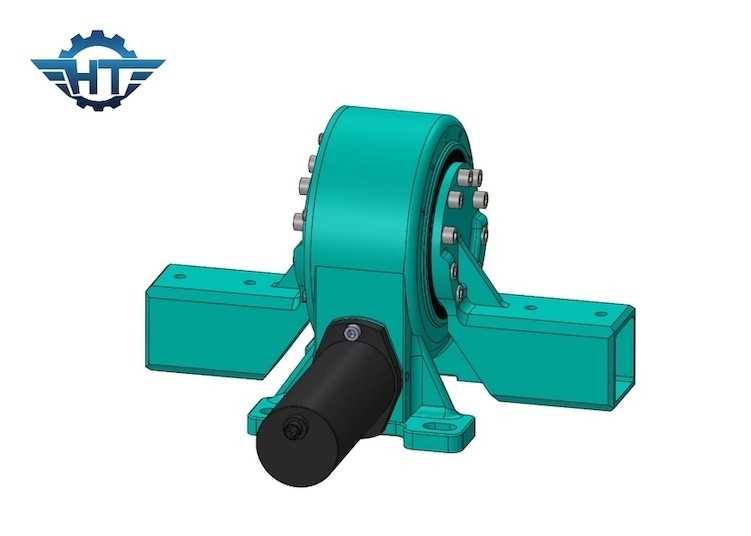

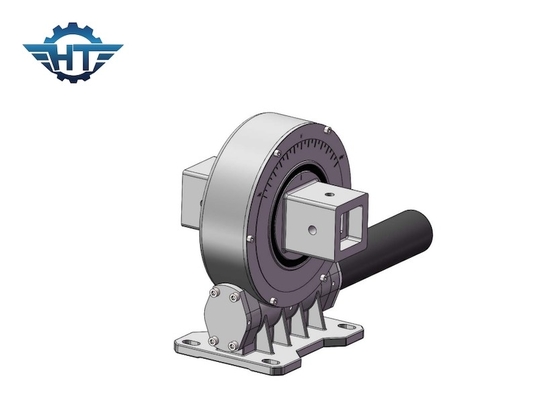

Niêm phong IP66 và Bộ giảm tốc ổ quay nhỏ gọn cho hệ thống theo dõi năng lượng mặt trời một trục
Bộ giảm tốc truyền động kiểu dáng nhỏ gọnSự mô tả
Truyền động quay vòng là một hộp số được thiết kế đặc biệt để xử lý tải trọng hướng trục, xuyên tâm và nghiêng cao đồng thời cung cấp mô-men xoắn đầu ra quay cao.Trong các ứng dụng khác nhau, bộ truyền động quay vòng cũng có thể được gọi là bộ truyền động quay bánh răng sâu, bộ truyền động quay vòng, ổ trục tháp pháo, bộ truyền động trục vít, bộ quay, v.v.
Tham số Hiệu suất Mô hình VE
Người mẫu | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn giữ (Nm) | NghiêngTorque (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Tỉ lệ | Độ chính xác (độ) | Độ chính xác (°) | IP | Tự khóa | Trọng lượng (kg) |
3 " | 600 | 1800 | 1500 | 22 | 15 | 31: 1 | 40% | ≤0.1 | 66 | Đúng | 12kg |
5 " | 800 | 9200 | 5000 | 16 | 27 | 37: 1 | 40% | ≤0.1 | 66 | Đúng | 18kg |
7 " | 1750 | 13200 | 7000 | 34 | 58 | 57: 1 | 40% | ≤0.1 | 66 | Đúng | 32kg |
số 8" | 2250 | 20400 | 11200 | 50 | 80 | 51: 1 | 40% | ≤0.1 | 66 | Đúng | 28kg |
9 " | 4300 | 30800 | 16000 | 60 | 130 | 61: 1 | 40% | ≤0.1 | 66 | Đúng | 52kg |
12 " | 5600 | 40560 | 25000 | 77 | 190 | 78: 1 | 40% | ≤0.1 | 66 | Đúng | 65kg |
14 " | 6750 | 44200 | 48000 | 110 | 230 | 85: 1 | 40% | ≤0.1 | 66 | Đúng | 88 kg |
17 " | 9460 | 53040 | 67000 | 142 | 390 | 102: 1 | 40% | ≤0.1 | 66 | Đúng | 135 kg |
21 " | 16000 | 65000 | 89000 | 337 | 640 | 125: 1 | 40% | ≤0.1 | 66 | Đúng | 192 kg |
25 " | 21450 | 89000 | 112000 | 476 | 950 | 150: 1 | 40% | ≤0.1 | 66 | Đúng | 251 kg |
Thuận lợi
Hệ thống truyền động quay vòng là một giải pháp thay thế mạnh mẽ và hiệu quả về chi phí cho các hệ thống hộp số truyền thống.Ưu điểm của nó bao gồm:
Mật độ công suất cao: Trong khi các vòng quay được sử dụng phổ biến nhất để tạo ra chuyển động quay vòng, thì công nghệ truyền động quay vòng sử dụng công suất của vòng quay bên trong của nó trong khi giới thiệu truyền động tích hợp thông qua một bánh răng sâu.So với vòng quay và bánh răng quay tiêu chuẩn, tốc độ và tỷ lệ giảm có thể được kiểm soát tốt hơn thông qua thiết kế bánh răng sâu.
Tiết kiệm không gian: Các ổ quay có thể tiết kiệm nhiều không gian trong mặt phẳng thẳng đứng, vì không cần hộp số bổ sung để giảm tốc độ.
Bảo vệ các thành phần bên trong: Trong môi trường khắc nghiệt, các ổ quay có vỏ bọc kèm theo sẽ bảo vệ các thành phần bên trong khỏi các mảnh vỡ và ô nhiễm bằng các dung dịch niêm phong khác nhau.
Cắm và Chạy: Sau khi ổ đĩa đu quay được đặt ở vị trí và kết nối với nguồn điện, nó có thể được tích hợp và cài đặt vào bất kỳ hệ thống nào.
Có thể tùy chỉnh: Các bộ truyền động dạng trượt có thể được tùy chỉnh để phù hợp với ứng dụng của chúng, chẳng hạn như bao gồm nhiều động cơ truyền động để tăng gấp đôi công suất mô-men xoắn.
Các ứng dụng
Ổ đĩa quay có thể được tìm thấy trong nhiều ứng dụng bao gồm:
Thiết bị xây dựng
Máy theo dõi năng lượng mặt trời năng lượng tái tạo
Tuabin gió
Bàn xoay và bộ định vị hàn
Đóng gói và thiết bị đóng gói
dây chuyền lắp ráp
sân ga hàng không
xe tải chân không
giao thông công cộng v.v.
