Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~400/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Người mẫu: | VE9 " | Tự khóa: | Đúng |
---|---|---|---|
Giấy chứng nhận: | ISO9001, CE | Sự bảo đảm: | 5 ~ 10 năm |
Vật chất: | QT | Đăng kí: | Hệ thống theo dõi năng lượng mặt trời một trục ngang |
Thử nghiệm: | Kiểm tra mô-men xoắn, nhiệm vụ cuộc sống, v.v. | Sự chính xác: | ≤0,1 |

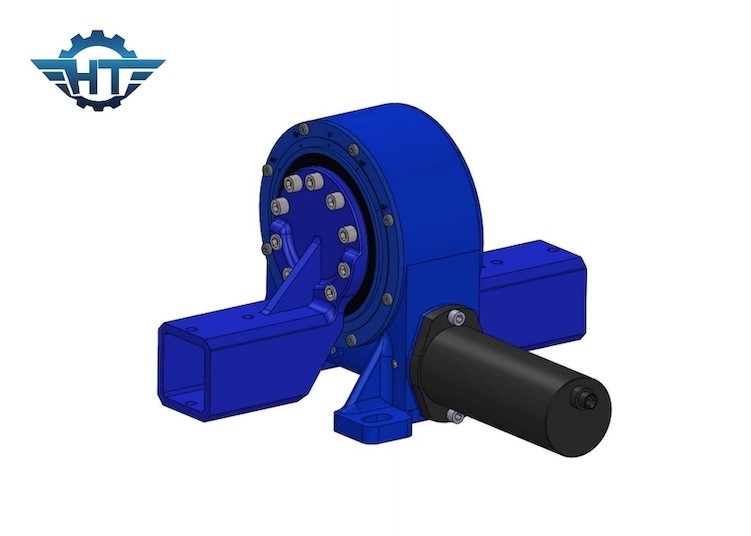

Kích thước nhỏ Ổ đĩa quay hạng nặng cho hệ thống theo dõi năng lượng mặt trời một trục nằm ngang
Bộ truyền động hạng nặngSự mô tả
HT Slewing Drive là một hộp số được thiết kế để xử lý tải trọng hướng tâm hoặc hướng trục với mô-men quay cao.Ngoài ra, vòng bi quay ở tâm ổ cho phép nó chịu được tải trọng cao hoặc tải trọng mô men xoắn.Là hậu duệ của vít chì "con sâu", ổ quay được tìm thấy trong máy móc xây dựng, sản xuất, thiết bị quân sự và nhiều ứng dụng khác đòi hỏi độ bền và độ chính xác.
Tốc độ thực hiện của ổ đĩa quay dòng VE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Đặc trưng
Từ vật liệu đến thành phẩm, ổ đĩa sâu của chúng tôi được thiết kế, thử nghiệm và đảm bảo tính chính xác về hiệu quả theo dõi theo yêu cầu đặc biệt của khách hàng.
Bộ truyền động quay có thể nhận ra vòng quay chu vi không giới hạn và giảm tốc độ, đồng thời có thể chịu được lực dọc trục, lực hướng tâm và lực lật lớn hơn.Nó có lợi thế về độ chính xác cao, cấu trúc nhỏ gọn và sức chứa lớn.
Các ứng dụng
Tính chất vật lý của các ổ quay làm cho chúng trở thành một giải pháp linh hoạt cho nhiều ứng dụng.Khi vận hành, chuyển động dọc trục của ổ quay, hoặc chuyển động quanh trục của nó, tương tác để tạo ra mô-men xoắn hướng tâm.Hành động này xảy ra bằng cách ghép các rãnh của sâu ngang với các răng của bánh răng dọc.Khi quay, chuyển động dọc trục của bánh răng sâu truyền lực mômen xoắn khuếch đại đến các bánh răng hướng tâm.Số lượng ren trên sâu và số bánh răng tương tác với nhau sẽ quyết định tỷ số tốc độ của đơn vị.Bộ truyền động quay vòng phù hợp nhất cho các ứng dụng mà mô-men xoắn cao có thể tạo ra vị trí chính xác và độ chính xác quay.Thiết kế này giúp thiết bị hoạt động trơn tru và mạnh mẽ với khoảng hở tối thiểu.
