Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE3 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 330~450/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | Người mẫu: | VE3 " |
---|---|---|---|
Tỉ số truyền: | 31: 1 | Hiệu quả: | 40% |
màu sắc: | RAL 9006 | Đăng kí: | hệ thống theo dõi năng lượng mặt trời |
Nguồn gốc: | Thường Châu, Trung Quốc | Người lái xe: | Động cơ 24VDC |
Sự bảo đảm: | 5 ~ 10 năm | Giấy chứng nhận: | ISO9001, CE |
Điểm nổi bật: | Bộ truyền động quay bằng năng lượng mặt trời một trục,Bộ truyền động quay bằng năng lượng mặt trời IP66,Bộ truyền động quay bằng năng lượng mặt trời Presicion cao |

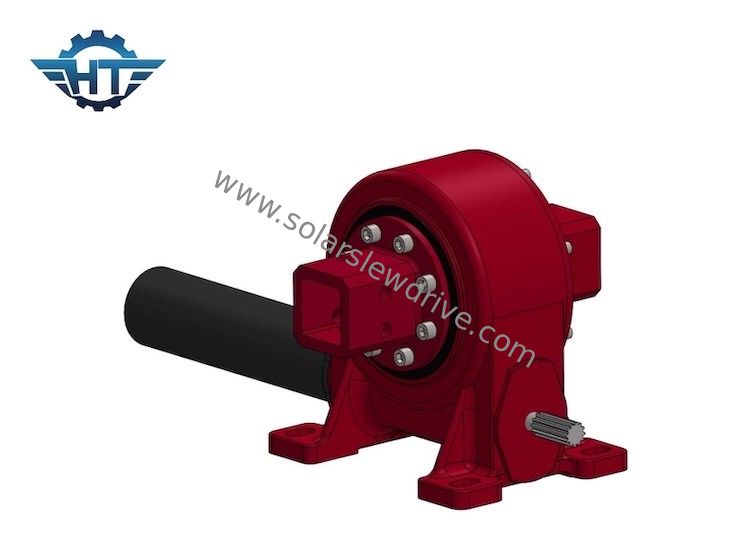

IP66 Ổ đĩa quay trục đơn có độ chính xác cao cho máy theo dõi PV
Truyền động quay tay trục đơnSự mô tả
Sản phẩm truyền động quay vòng có thể được chia thành hai loại: loại mở và loại đóng theo trạng thái đóng, và có thể được chia thành loại bánh răng và loại bánh răng sâu theo các dạng truyền khác nhau.Hangtuo có các loại sản phẩm này và người dùng cần đáp ứng các yêu cầu ứng dụng của riêng họ và Sử dụng môi trường để đưa ra lựa chọn.
Thông thường, kết cấu kín được sử dụng trong môi trường ẩm ướt, bụi trung bình hoặc khí ăn mòn, và trong những trường hợp có yêu cầu bảo vệ môi trường cao không cho phép rò rỉ dầu bôi trơn.Môi trường khép kín có thể ngăn chặn hiệu quả các tạp chất xâm nhập vào thân ổ quay và cải thiện máy.Tuy nhiên, khi môi trường có quá nhiều bụi bẩn và ổ quay nằm hoàn toàn trong bụi bẩn, các phớt đóng vai trò làm kín sẽ nhanh mòn và nhanh hỏng.Lúc này, môi trường đóng cửa có thể gây bất tiện cho việc bảo trì và thay thế phụ tùng.Thích hợp hơn là sử dụng cơ cấu hở, và chọn phương pháp làm cứng bề mặt răng để nâng cao độ bền của máy.Ngoài ra, cấu trúc mở dễ dàng làm sạch tạp chất.Nếu việc sử dụng và bảo dưỡng có thể được thực hiện tốt, nó có thể không nhất thiết phải có tuổi thọ ngắn hơn so với kết cấu kín.Trong quá trình lựa chọn sản phẩm, các yếu tố khác nhau phải được xem xét một cách toàn diện.
Các thông số hiệu suất của dòng VE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mô men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy trơn tru ở tốc độ cao.Vòng bánh răng bên trong được tách rời để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cơ cấu hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
