Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1600/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | Người mẫu: | VE7 inch |
---|---|---|---|
Tỉ số truyền: | 57: 1 | Độ chính xác: | ≤ 0,1 độ |
Người lái xe: | Động cơ DC | Màu sắc: | Như yêu cầu |
Giữ mô-men xoắn: | 30800 Nm | Bưu kiện: | Trường hợp ván ép |
Điểm nổi bật: | Bộ truyền động bánh răng dạng côn ngang đồng hồ cát,bộ truyền động bánh răng VE7 inch,hệ thống theo dõi bảng điều khiển PV |

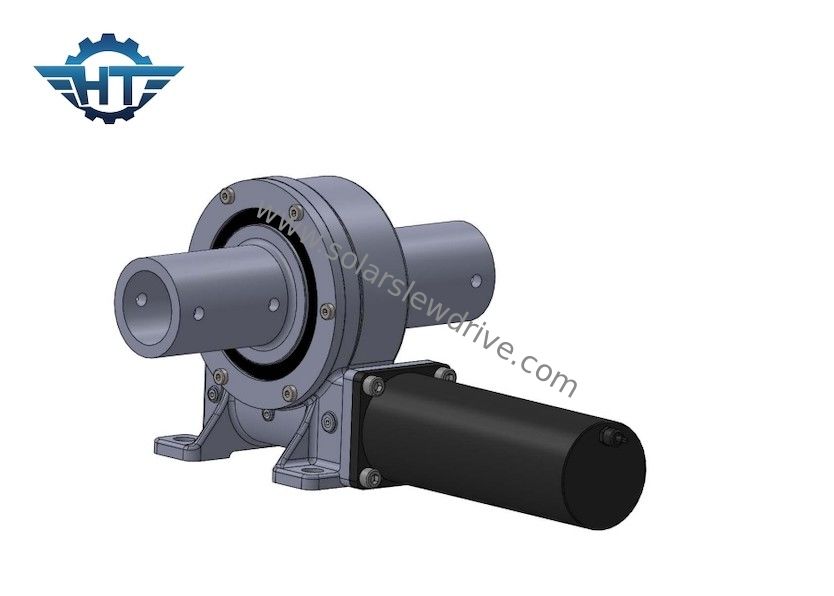

VE7 Hourglass Worm Gear Slew Drive cho hệ thống theo dõi bảng điều khiển PV một trục ngang
Worm Gear Slew DriveSự mô tả
Truyền động có thể được chia thành hai loại: truyền động bánh răng và truyền động bánh răng sâu theo các dạng truyền động khác nhau, và có thể chia thành hai loại: loại mở và loại đóng theo các hình thức truyền động kín khác nhau.Dạng truyền động quay đơn giản nhất được sử dụng trong máy xúc, cần trục tháp và các máy móc xây dựng khác.Bàn quay truyền động trên sản phẩm là mắt xích cuối cùng của chuỗi truyền động giảm tốc.Truyền động quay này là một truyền động bánh răng hở, và đầu trước của nó cần được trang bị một hộp giảm tốc hành tinh có tỷ số giảm lớn làm đầu vào công suất của nó, vì vậy nó chỉ có thể được gọi là truyền động quay.Nguyên mẫu của bộ truyền động, để mở rộng phạm vi ứng dụng của các sản phẩm đó và cải thiện hơn nữa sự tiện lợi của việc sử dụng và bảo trì sản phẩm, bộ truyền động quay tích hợp bánh răng sâu và bộ truyền động sâu đã được phát triển.Được áp dụng cho các sản phẩm như vậy, bộ truyền động quay được trang bị sâu bao bọc không chỉ làm tăng mô-men xoắn mà còn cải thiện hơn nữa độ chính xác của lái xe, và có thể được điều khiển bằng kỹ thuật số, vì vậy nó được sử dụng rộng rãi trong các thiết bị theo dõi và tinh chỉnh trên năng lượng mặt trời và gió thiết bị phát điện.Nó có kết quả ứng dụng tốt trong các lĩnh vực rô bốt, radar, thiết bị nâng hạng nặng, tốc độ thấp, bàn xoay CNC chính xác và các sản phẩm khác.
Bảng kỹ thuật truyền động quay vòng VE Series
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Đúng | 251 |
Đăng kí
Chúng tôi cam kết nghiên cứu, phát triển và áp dụng các bộ truyền động quay vòng chất lượng cao.Chúng tôi cung cấp hệ thống truyền động quay vòng cơ học đáng tin cậy cho trục đơn ngang, hệ thống theo dõi PV trục kép, thiết kế theo dõi năng lượng mặt trời CSP, CPV. , giàn khoan, thiết bị phun, phương tiện mô-đun thủy lực, dây chuyền lắp ráp tự động, hệ thống chụp gió, v.v.
