Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | SE9 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~1100/ pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Tỉ số truyền: | 61: 1 | Cách sử dụng: | Hệ thống theo dõi tự động quang điện |
---|---|---|---|
Nguồn gốc: | Thường Châu, Trung Quốc | Mô-men xoắn đầu ra bình thường: | 4400 Nm |
Giữ mô-men xoắn: | 30800 Nm | Mô-men xoắn nghiêng: | 45000 Nm |
Tự khóa: | Đúng | Tính năng Bảo vệ: | IP66 |
Điểm nổi bật: | Bộ truyền động trượt bằng năng lượng mặt trời tốc độ chậm,Bộ truyền động bằng năng lượng mặt trời 4400 Nm,Tự động quang điện |

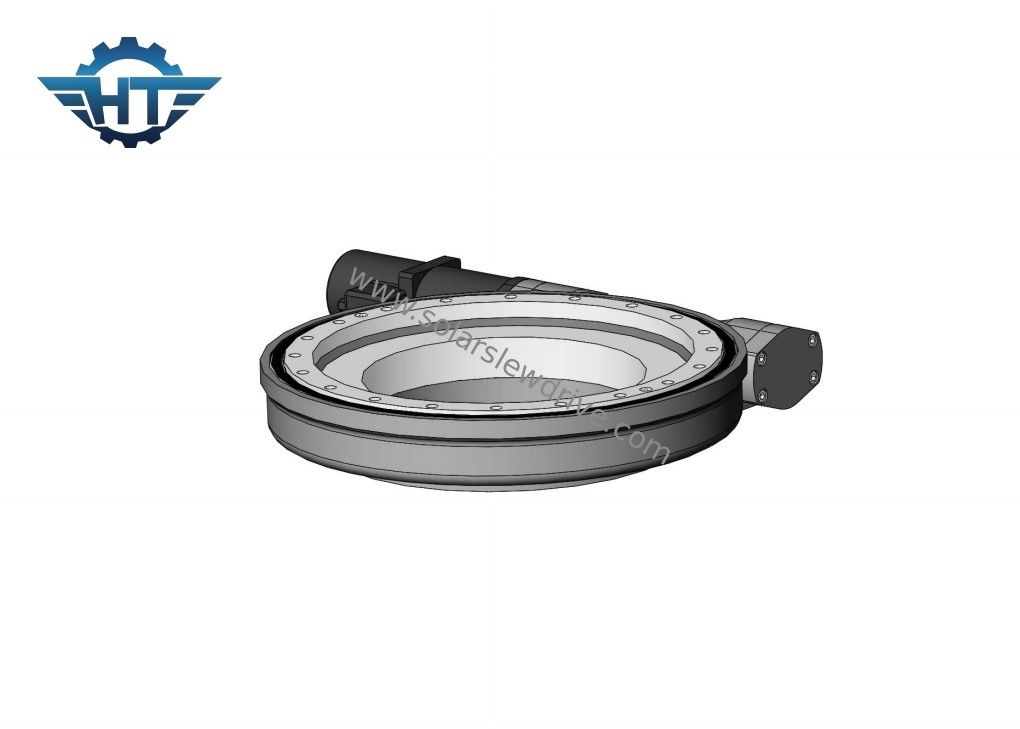

Tốc độ chậm Bộ theo dõi năng lượng mặt trời nhỏ Ổ trượt cho hệ thống theo dõi tự động quang điện
Bộ truyền động trượt bằng năng lượng mặt trời nhỏSự mô tả
Là một loại năng lượng sạch và không gây ô nhiễm, năng lượng mặt trời có triển vọng phát triển rất rộng và đã trở thành năng lượng xanh được tất cả các quốc gia phát triển.Nhưng năng lượng mặt trời có mật độ thấp, tính chất không liên tục và thay đổi liên tục về hướng và cường độ ánh sáng theo thời gian.Hệ thống quang điện cố định truyền thống là cố định tấm pin mặt trời trên giá đỡ, sao cho dãy tấm quang điện hướng về mặt trời một góc nhất định, góc này sẽ không thay đổi theo vị trí của mặt trời, điều này ảnh hưởng đến hiệu suất chuyển đổi quang điện.Nếu lệch 25 độ giữa hệ quang điện và tia sáng mặt trời thì công suất phát ra của dãy quang điện sẽ giảm đi khoảng 10% do năng lượng bức xạ tới theo phương thẳng đứng giảm đi.Từ ngày đến đêm, sự lên xuống của mặt trời và góc của tia sáng mặt trời thay đổi liên tục.Do đó, nếu hệ thống có thể thay đổi góc của mảng bảng điều khiển với góc của ánh sáng, tỷ lệ chuyển đổi quang điện có thể được cải thiện.Điều này có thể đạt được với hệ thống theo dõi trục đơn và hệ thống theo dõi trục kép sử dụng ổ quay.
Các thông số của SE Series
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
Động cơ DC
1. Áp dụng cấu trúc hỗ trợ kép cho trục đầu ra để mô-men xoắn cực đại của hộp số được tăng lên rất nhiều.
2. Bánh xe mặt trời và bánh xe hành tinh được nối với nhau bằng đường trục giúp tăng mô men xoắn cực đại của hộp số và kéo dài tuổi thọ.
3. Chúng tôi sử dụng bánh răng xoắn ốc ở giai đoạn đầu vào làm cho tiếng ồn thấp và chạy trơn tru ở tốc độ cao.Vòng bánh răng bên trong được tách rời để chúng ta có thể tạo ra nhiều tỷ lệ hơn và thiết kế linh hoạt.Hộp số và động cơ được định vị bằng một đường nối cố định bằng vít theo trục giúp tăng độ chính xác ăn khớp và giảm tiếng ồn.
4. Chúng tôi sử dụng bộ giữ chốt lăn bên trong bánh xe hành tinh. Chúng tôi sử dụng phương pháp mài chốt lăn thay vì mài trượt nên tuổi thọ của hộp số lâu hơn.
5. Cơ cấu hỗ trợ kép;Mài bên trong trên lỗ bên trong của bánh răng hành tinh làm cho độ tròn bên trong của lỗ nhỏ hơn 0,003mm; chạy bằng cách lăn thay vì trượt;Độ chính xác bề mặt bánh răng HRC60; Việc áp dụng tất cả các công nghệ này đảm bảo hoạt động siêu yên tĩnh và ổn định và tuổi thọ cao hơn 10000 giờ.
