Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | TRUNG QUỐC |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE14 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 330~360/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Số mô hình: | SE14 " | Nguyên liệu thô: | QT |
|---|---|---|---|
| Giữ mô-men xoắn: | 54200 Nm | Mô-men xoắn nghiêng: | 68000 Nm |
| Đầu ra mô-men xoắn: | 6550 Nm | Tải trục tĩnh: | 680 kN |
| Tải xuyên tâm tĩnh: | 230 kN | Trọng lượng: | 63 kg |
| Điểm nổi bật: | Truyền động kiểu xoắn ốc với động cơ bánh răng,Bộ truyền động bánh răng 68000 Nm,Bộ truyền động bánh răng dạng côn SE 14 " |
||

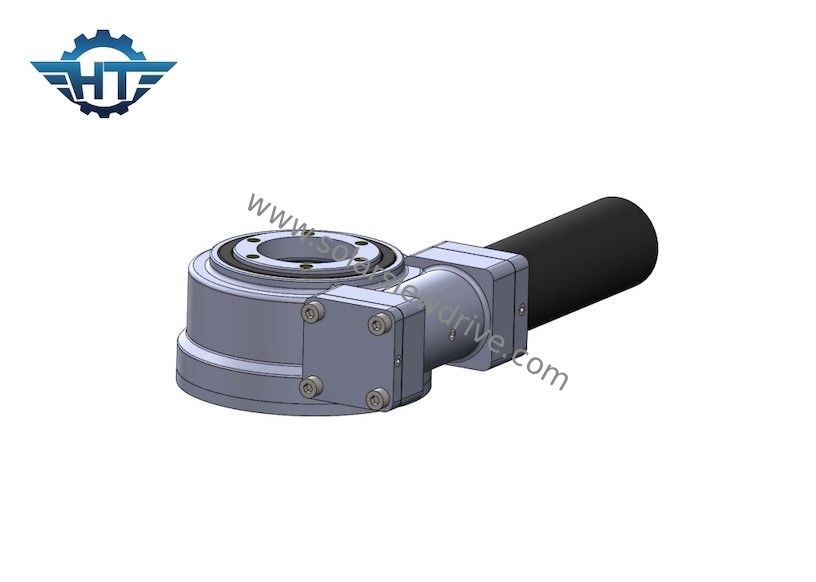

SE Hộp số Worm truyền động ngang có động cơ bánh răng cho hệ thống theo dõi năng lượng mặt trời
Slew Drive Worm Gearbox Sự mô tả
Truyền động quay vòng SE sử dụng công nghệ truyền động sâu đồng hồ cát và áp dụng cấu trúc sâu đồng hồ cát tiếp xúc nhiều bánh răng với khả năng chống va đập tốt và phù hợp cho các ứng dụng chính xác hơn để đạt được mô-men xoắn bánh răng tối đa và vòng quay ổn định nhất.Một ổ đĩa xích đu tiêu chuẩn được trang bị một vỏ bọc kèm theo và một con sâu đồng hồ cát tự khóa duy nhất.Khi nguồn điện đầu vào được đưa trở lại trung tính, sâu sẽ khóa tải tại chỗ mà không có bất kỳ sự hãm bên ngoài nào.Thiết kế này làm cho ổ quay SE trở thành giải pháp lý tưởng để khớp chuyển động quay tương đối của hai vật thể.
Biểu diễn của Dòng SE
| Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Đúng | 204 |
Vận chuyển, Xử lý & Lưu trữ
Chỉ vận chuyển ở vị trí nằm ngang, cần tránh va đập.
Mang găng tay lao động và cẩn thận khi xử lý ổ quay.
Sử dụng các lỗ của các vòng trong các ổ quay để cố định các bu lông nhằm nâng, xử lý và định vị an toàn.
Chỉ bảo quản ở vị trí nằm ngang và trong phòng kín, tránh để ẩm ướt, khả năng bảo vệ chống ăn mòn bề mặt của các bề mặt giao phối tiếp xúc kéo dài khoảng 1 tháng trong bao bì kín.Bảo quản trong thời gian dài hơn cần có các biện pháp bảo vệ đặc biệt.
Vận chuyển các vòng quay không đóng gói
Sử dụng thiết bị nâng phù hợp / không bao giờ vận chuyển sản phẩm theo phương thẳng đứng
Các bộ truyền động quay vòng không đóng gói có thể được vận chuyển cùng với thiết bị nâng trong các điều kiện sau:
