Nguồn gốc: | TRUNG QUỐC |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE7 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 280~504 / pc |
chi tiết đóng gói: | Hộp gỗ dán |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | Người mẫu: | VE7 " |
---|---|---|---|
Giữ mô-men xoắn: | 13200Nm | Mô-men xoắn nghiêng: | 7000Nm |
Mô-men xoắn đầu ra định mức: | 1750Nm | Tỉ số truyền: | 57: 1 |
Hiệu quả: | 40% | Màu tiêu chuẩn: | RAL9006 |
Điểm nổi bật: | Hệ thống truyền động bánh răng dạng xoắn nhỏ Envelope Worm,Hệ thống theo dõi mặt trời ổ đĩa bánh răng,Bộ truyền động bánh răng 13200 Nm |

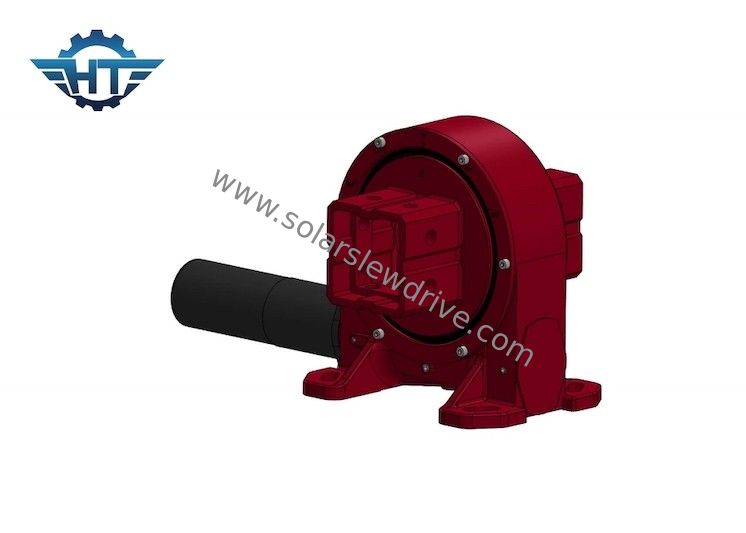

Bộ truyền động xoắn bánh răng dạng phong bì nhỏ cho hệ thống theo dõi mặt trời một trục
Envelope Worm Gear Slew DriveSự mô tả
Truyền động quay có thể được chia thành các loại mở và đóng.Các bộ truyền động quay vòng mà chúng tôi sản xuất về cơ bản là loại khép kín và chủ yếu được sử dụng trong các ứng dụng có môi trường quá khắc nghiệt và khoảng thời gian bảo trì và bảo dưỡng ngắn, chẳng hạn như hệ thống theo dõi quang điện mặt trời.Bộ truyền động quay vòng kiểu mở mà chúng tôi sản xuất chủ yếu được sử dụng trong những trường hợp tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì và bảo dưỡng các bộ phận máy và cũng thuận tiện hơn để thay thế, chẳng hạn như trong lĩnh vực máy xây dựng.Kết cấu kiểu mở thuận tiện hơn cho các kỹ sư khi đại tu.
Dữ liệu kỹ thuật truyền động quay kiểu VE
Người mẫu | Tỉ lệ | Mô-men xoắn đầu ra định mức | Mô-men xoắn nghiêng | Tải dọc trục | Tải xuyên tâm | Giữ mô-men xoắn | Hiệu quả | Độ chính xác | Tự khóa | Trọng lượng |
Nm | Nm | kN | kN | Nm | bằng cấp | Đúng | Kilôgam | |||
3 " | 31: 1 | 300 | 1500 | 3.6 | 15 | 7000 | 40% | ≤0.1 | Đúng | 13kg |
5 " | 37: 1 | 637,5 | 5000 | 16 | 27 | 9200 | 40% | ≤0.1 | Đúng | 18kg |
7 " | 57: 1 | 1750 | 7000 | 34 | 58 | 13200 | 40% | ≤0.1 | Đúng | 28kg |
số 8" | 51: 1 | 2250 | 11200 | 50 | 80 | 20400 | 40% | ≤0.1 | Đúng | 35kg |
9 " | 61: 1 | 4300 | 16000 | 60 | 130 | 27200 | 40% | ≤0.1 | Đúng | 51kg |
12 " | 78: 1 | 5600 | 25000 | 77 | 190 | 40560 | 40% | ≤0.1 | Đúng | 61kg |
14 " | 85: 1 | 6750 | 48000 | 110 | 230 | 44200 | 40% | ≤0.1 | Đúng | 78 kg |
17 " | 102: 1 | 9460 | 67000 | 142 | 390 | 53040 | 40% | ≤0.1 | Đúng | 105 kg |
21 " | 125: 1 | 16000 | 89000 | 337 | 640 | 65000 | 40% | ≤0.1 | Đúng | 185 kg |
25 " | 150: 1 | 21450 | 112000 | 476 | 950 | 89000 | 40% | ≤0.1 | Đúng | 244 kg |
Đăng kí
Sản xuất điện quang điện là một lĩnh vực ứng dụng quan trọng của truyền động quay vòng.Hệ thống quang điện mặt trời sử dụng thiết bị truyền động quay vòng làm bộ phận quay có thể điều chỉnh chính xác góc độ ngang và độ cao của hệ thống theo các vị trí khác nhau của mặt trời trong một ngày, để có thể xuất ra các tấm pin mặt trời mọi lúc.ở góc nhận tốt nhất.
