Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SDE7 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 280~330/ pc |
| chi tiết đóng gói: | Hộp gỗ dán |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Mô hình: | 7 inch | Tỉ số truyền: | 57: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Chính xác: | ≤ 0,1 |
| Người lái xe: | Động cơ điện | Gõ phím: | Trục kép |
| Ứng dụng: | Hệ thống theo dõi PV Presicion cao | Màu sắc: | như yêu cầu |
| Điểm nổi bật: | Hệ thống theo dõi PV kiểu bánh răng xoắn trục kép,Hệ thống theo dõi PV ổ đĩa kép,Bộ truyền động quay trục kép Presicion cao |
||

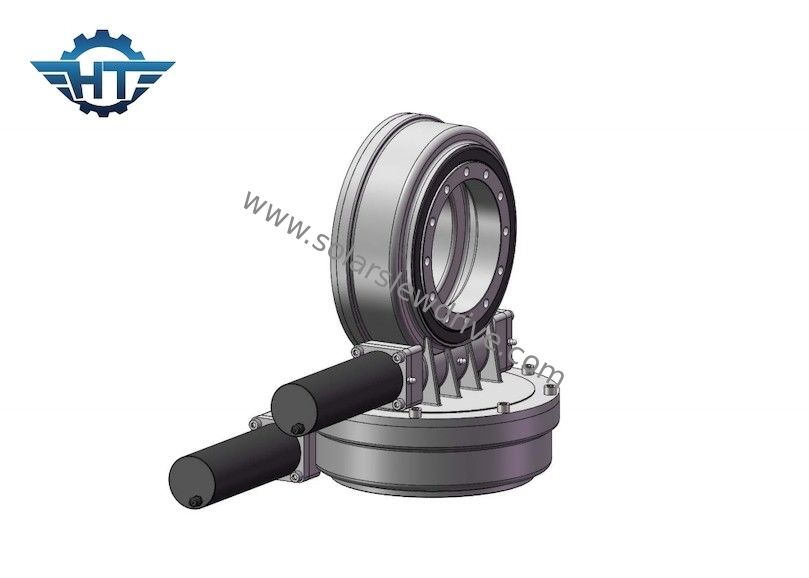

IP66 Dual Axis Dual Axis Worm Gear Slewing Drive for High Presicion PV Tracking System
Mô tả ổ đĩa quay tay bánh răng kép trục năng lượng mặt trời
Truyền động quay vòng là một hộp số có thể giữ tải trọng hướng tâm và hướng trục một cách an toàn, cũng như truyền một mô-men xoắn để quay.Phép quay có thể theo một trục duy nhất hoặc nhiều trục với nhau.Truyền động quay được tạo ra bằng cách sản xuất bánh răng, vòng bi, phớt, vỏ, động cơ và các thành phần phụ trợ khác và lắp ráp chúng thành một hộp số hoàn chỉnh.Bằng cách sử dụng ổ trục quay làm thành phần cốt lõi của nó, ổ trục quay có thể chịu lực dọc trục, lực hướng tâm và mômen nghiêng đồng thời.Hộp số hành tinh và điện có thể được thiết kế theo yêu cầu của khách hàng.Ổ đĩa quay có lợi thế là tiết kiệm không gian trong cơ sở vật chất, khả năng chịu tải tối đa trong một thiết kế nhỏ gọn, tuổi thọ cao và giảm chi phí bảo trì.Ứng dụng: xe kéo, tất cả các loại cần trục, nền tảng làm việc trên không, hệ thống theo dõi năng lượng mặt trời và hệ thống năng lượng gió.
Bộ truyền động quay bánh răng sâu VE6 là một giải pháp nhỏ gọn với khả năng truyền động cao, bao gồm một vòng quay với bánh răng bên ngoài, kết hợp với một trục bánh răng liền kề.Bằng bộ bánh răng tự khóa, động cơ lái xe không cần ngắt.Có sẵn với các động cơ giảm tốc hành tinh được lắp trực tiếp.Bộ truyền động bánh răng sâu — khả năng chống mài mòn cao hơn của bộ truyền động bánh răng sâu, có thể tải mô-men xoắn đầu ra mạnh và mô-men xoắn nghiêng với hiệu suất ổn định và độ tin cậy tốt.Ổ sâu cũng có sẵn để theo dõi trường chính xác cao hơn.
Bảng dữ liệu của ổ quay VE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
| 5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
| 7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
| số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
| 9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
| 12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
| 14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
| 17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
| 21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
| 25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Các ứng dụng
Bao gồm thiết bị theo dõi năng lượng mặt trời, tuabin gió, cần cẩu xe tải, thang máy, thiết bị tiện ích, phụ kiện thiết bị thủy lực, thiết bị công cụ dầu, bộ xử lý lốp, máy đào, thang máy ô tô và tuabin gió, bát đĩa, ăng ten vệ tinh, v.v.
