Cung cấp các bộ truyền động sáng tạo và tiết kiệm chi phí
 |
| Nguồn gốc: | Trung Quốc |
| Hàng hiệu: | HangTuo |
| Chứng nhận: | CE, ISO9001 |
| Số mô hình: | SE9 " |
| Số lượng đặt hàng tối thiểu: | 1 miếng |
|---|---|
| Giá bán: | USD 100~504 / pc |
| chi tiết đóng gói: | HỘP GỖ DÁN |
| Thời gian giao hàng: | 15 ~ 45 ngày |
| Điều khoản thanh toán: | L / C, T / T, Western Union |
| Khả năng cung cấp: | 2000 chiếc mỗi tháng |
| Mô hình: | 9 inch | Tỉ số truyền: | 61: 1 |
|---|---|---|---|
| Hiệu quả: | 40% | Gõ phím: | Nằm ngang |
| Ứng dụng: | Gắn kết theo dõi PV tại nhà | Dịch vụ OEM: | Có sẵn |
| Nguồn gốc: | Thường Châu, Trung Quốc | Động cơ: | Động cơ DC 24V |
| Điểm nổi bật: | Hộp số truyền động có độ chính xác cao,Hộp số truyền động dạng trượt chống bụi,Hộp số truyền động dạng thanh cho tháp tập trung |
||

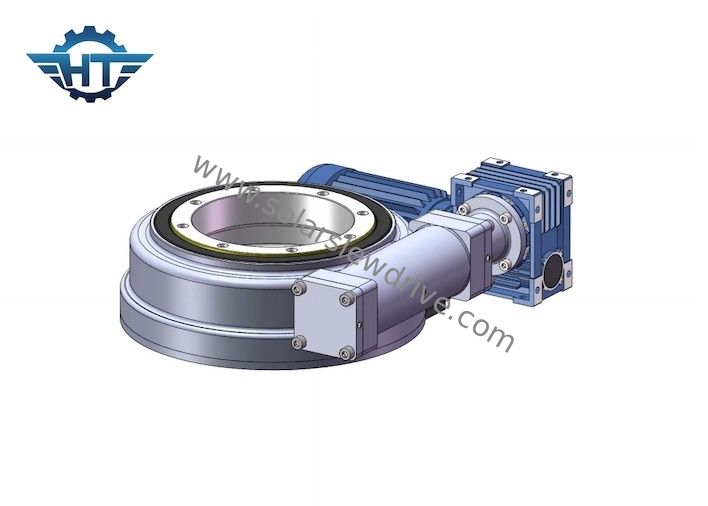

Độ chính xác cao Hộp số truyền động chống bụi cho tháp năng lượng mặt trời tập trung
Mô tả Hộp số truyền động Slew
Ổ đĩa Heliostat rất quan trọng đối với hiệu suất của nhà máy điện tháp.Trong một nhà máy CSP dạng tháp, hàng chục nghìn heliostats tập trung bức xạ mặt trời vào một bộ hấp thụ nhiệt ở cuối tháp hấp thụ nhiệt để thu nhiệt độ cao và thu nhiệt.Để đảm bảo thu nhiệt liên tục và ổn định, heliostat phải theo dõi vị trí của mặt trời tại mọi thời điểm, và di chuyển theo phương vị và hướng nằm ngang (trục kép) thông qua thiết bị truyền dẫn.
Các thành phần truyền động phổ biến của bộ ổn áp tháp --- Bộ giảm tốc quay
Hiện tại, thành phần truyền động phổ biến nhất trong hệ thống heliostat là thiết bị được gọi là bộ giảm tốc quay như trong hình dưới đây.Bộ giảm tốc quay thường được dẫn động bởi một động cơ để điều khiển chuyển động quay của bộ giảm tốc theo hướng hai trục.Là một loại máy móc chính xác, ứng dụng của bộ giảm tốc quay trong ngành sản xuất nhiệt điện mặt trời cần kiểm soát độ chính xác theo dõi trong phạm vi 1mrad.Bánh răng con sâu hai lớp có diện tích chia lưới lớn với bề mặt răng, độ chính xác truyền động cao hơn, chịu được va đập mạnh.Tỷ lệ mài mòn thấp của nó có thể đảm bảo độ chính xác và tuổi thọ trong điều kiện sử dụng lâu dài, và phù hợp hơn với khu vực phía Tây Bắc nơi đặt trạm CSP trong nước.môi trường khắc nghiệt.
Trong trạm điện tháp, các bộ phận dẫn động theo phương ngang hầu hết sử dụng bộ giảm tốc quay, nhưng góc nghiêng có thể chọn thanh đẩy hoặc bộ giảm tốc quay.
Các thông số của ổ đĩa quay dòng SE
| Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
| 1 ” | 32: 1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0,1 | Đúng | 6 |
| 3 ” | 31: 1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0,1 | Đúng | số 8 |
| 5 ” | 37: 1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0,1 | Đúng | 12 |
| 7 ” | 57: 1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0,1 | Đúng | 21 |
| 9 ” | 61: 1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0,1 | Đúng | 49 |
| 12 ” | 78: 1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0,1 | Đúng | 61 |
| 14 ” | 85: 1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0,1 | Đúng | 63 |
| 17 ” | 102: 1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0,1 | Đúng | 105 |
| 21 ” | 125: 1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0,1 | Đúng | 149 |
| 25 ” | 150: 1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0,1 | Đúng | 204 |
Đặc trưng
1. Sâu kính giờ cho tiếp xúc bánh răng cạnh tranh và tuổi thọ, và khả năng chịu tải tĩnh
2. Nhiều cấp độ chính xác: phản ứng dữ dội thay đổi cho các nhu cầu ứng dụng khác nhau
3. Làm kín tiêu chuẩn và điền đầy mỡ
4. Thiết kế chống nước và chống bụi tuyệt vời, IP66
5. Tự khóa, không cần phá vỡ
6. Sâu bì
7. Các ứng dụng chính: PV Solar, Nền tảng làm việc trên không, Cần trục xe tải, Cần trục biển
