Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | VE9 " |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~380/ pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | QT | Mô hình: | 9 inch |
---|---|---|---|
Tỉ số truyền: | 61: 1 | Ứng dụng: | Hệ thống theo dõi năng lượng mặt trời |
sự chính xác: | ≤ 0,1 ° | Người lái xe: | Động cơ điện |
Màu sắc: | như yêu cầu | Giữ mô-men xoắn: | Tùy chỉnh |
Điểm nổi bật: | Hourglass Worm Slew Drive Gearbox,Slew Drive Gearbox for Tube Output,Solar Tracking System Slew Drive Gearbox |

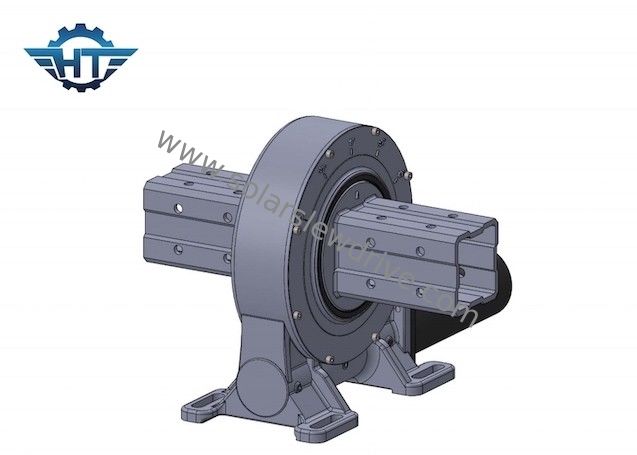

Hộp số truyền động kiểu dáng VE9 với đồng hồ cát Worm cho hệ thống theo dõi năng lượng mặt trời đầu ra ống
Đồng hồ cát Worm Slew Drive Mô tả
Truyền động quay vòng còn được gọi là thiết bị bánh răng quay, thiết bị truyền động quay vòng, cặp truyền động quay vòng, hộp giảm tốc quay vòng, bàn xoay quay vòng, v.v. v.v ... Thiết bị truyền động quay vòng sử dụng chuyển động của trục để giảm tiêu thụ lực và đóng vai trò bảo vệ an toàn.
VE Type Slewing Drive Datasheet Datasheet
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0,1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0,1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0,1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0,1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0,1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0,1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0,1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0,1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0,1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0,1 | Đúng | 251 |
Ứng dụng
Hệ thống truyền động tay quay chủ yếu được sử dụng trong nền tảng lái xe đặc biệt, xe tải hạng nặng, cần cẩu container, cần cẩu gắn trên xe tải, cần cẩu xe tải, phương tiện làm việc trên không, cần trục, cần cẩu giàn, trạm năng lượng gió nhỏ, thông tin liên lạc hàng không vũ trụ, thu nhận vệ tinh, theo dõi năng lượng mặt trời hệ thống và nhiều ngành công nghiệp khác.Đặc biệt trong những năm gần đây, sự phát triển nhanh chóng của ngành sản xuất điện quang năng lượng mặt trời được ứng dụng rộng rãi.Bộ truyền động quay được sử dụng trong ngành sản xuất điện quang năng lượng mặt trời và thường được trang bị cho động cơ giảm tốc quay hoặc động cơ giảm tốc xoay chiều;trên máy xây dựng, động cơ thủy lực chủ yếu được cấu hình như một bộ truyền động lực.
