Nguồn gốc: | Trung Quốc |
Hàng hiệu: | HangTuo |
Chứng nhận: | CE, ISO9001 |
Số mô hình: | 9 inch |
Số lượng đặt hàng tối thiểu: | 1 miếng |
---|---|
Giá bán: | USD 100~380/ pc |
chi tiết đóng gói: | HỘP GỖ DÁN |
Thời gian giao hàng: | 15 ~ 45 ngày |
Điều khoản thanh toán: | L / C, T / T, Western Union |
Khả năng cung cấp: | 2000 chiếc mỗi tháng |
Vật chất: | 50 triệu, 42CrMo | Mô hình: | 9 inch |
---|---|---|---|
Giữ mô-men xoắn: | 30800 Nm | Tỉ số truyền: | 61: 1 |
Hiệu quả: | 40% | Sự chính xác: | ≤0,1 ° |
Động cơ: | Động cơ điện | Màu sắc: | như yêu cầu |
Điểm nổi bật: | Bộ theo dõi dọc Hộp số truyền động dạng thanh,Hộp số truyền động dạng thanh với đồng hồ cát,Hộp số truyền động dạng thanh cho năng lượng tái tạo |

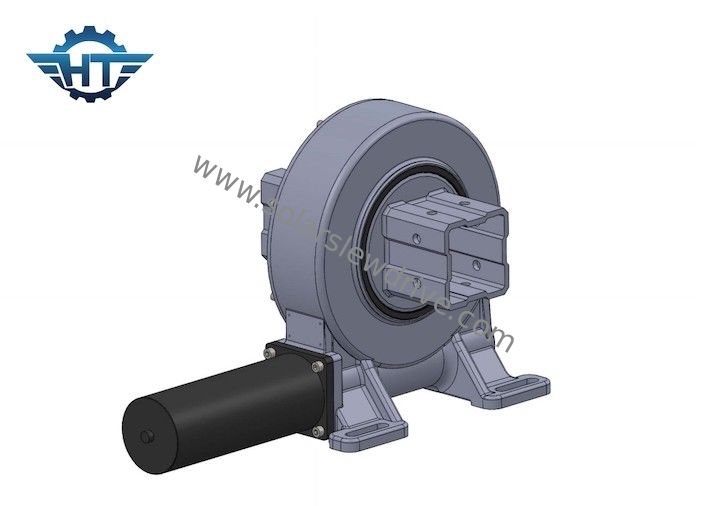

Bộ theo dõi năng lượng mặt trời thẳng đứng Hộp số truyền động với đồng hồ cát cho năng lượng tái tạo năng lượng mặt trời
Hộp số truyền động SlewSự miêu tả
Hangtuo có kiến thức phong phú và chuyên nghiệp về thiết kế, phát triển và sản xuất bộ truyền động quay vòng.Chúng tôi có hơn 10 năm kinh nghiệm.Nhóm của chúng tôi chuyên nghiên cứu và phát triển trong lĩnh vực cụ thể đó.Kinh nghiệm của chúng tôi bao gồm các lĩnh vực công nghệ theo dõi cho hệ thống quang điện, kỹ thuật cơ khí, công nghệ truyền động quay vòng.
Thời gian phản ứng nhanh
Kinh nghiệm lâu năm trong lĩnh vực điều khiển quy trình thông minh cho sản xuất hàng loạt cũng như phát triển sản phẩm theo định hướng khách hàng.
Lợi thế sản phẩm
Truyền động quay vòng (Loại kèm theo, Loại dọc, Loại trục kép, Loại chính xác) Truyền động quay vòng của đồng hồ cát dựa trên ổ trục quay với mô-men xoắn nghiêng mạnh và chức năng tự khóa tĩnh.Bề mặt tiếp xúc nhiều răng được thiết kế đặc biệt để truyền tải trọng cao.
Chất lượng ổn định
Thiết lập các điểm kiểm tra chất lượng quan trọng, tổng số 9 vị trí thông qua nhà máy.Chúng tôi thiết lập các điểm kiểm tra chất lượng quan trọng, thực hiện các hướng dẫn kiểm tra chất lượng để kiểm soát chặt chẽ trong quá trình quan trọng.Chúng tôi sử dụng hiệu chuẩn đồng hồ đo và độ chính xác cao.
Thử nghiệm
Thiết bị đo lường tiên tiến
Phép đo phải được hiệu chuẩn, kiểm tra và chỉ những dụng cụ đo đủ tiêu chuẩn mới được sử dụng.
Bảng kĩ thuật
Mô hình | Tỉ lệ | Mô-men xoắn đầu ra định mức (Nm) | Mô-men xoắn nghiêng (Nm) | Mô-men xoắn giữ (Nm) | Tải trọng trục (kN) | Tải trọng hướng tâm (kN) | Hiệu quả | Độ chính xác (°) | Tự khóa | Trọng lượng (kg) |
3 " | 31: 1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Đúng | 12 |
5 " | 37: 1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Đúng | 18 |
7 " | 57: 1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Đúng | 32 |
số 8" | 51: 1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Đúng | 28 |
9 " | 61: 1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Đúng | 52 |
12 " | 78: 1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Đúng | 65 |
14 " | 85: 1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Đúng | 88 |
17 " | 102: 1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Đúng | 135 |
21 " | 125: 1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Đúng | 192 |
25 " | 150: 1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Đúng | 251 |
Các ứng dụng
Truyền động quay vòng là một loại thành phần cơ khí mới, là một ổ trục lớn có thể chịu tải trọng toàn diện, đồng thời có thể chịu tải trọng dọc trục và hướng tâm và mômen lật cùng một lúc.
Máy xây dựng là ứng dụng ban đầu của các thiết bị truyền động quay và nó cũng được sử dụng rộng rãi, chẳng hạn như máy di chuyển đất, máy xúc, máy phân hủy, máy xếp và máy khai hoang, máy san, máy lu, máy đầm động, máy khoan đá, máy đào đường, v.v. Ngoài ra chủ yếu được sử dụng trong: cần trục xe tải, cần trục đường sắt, cần trục cảng, cần trục hàng hải, cần trục luyện kim, cần trục container, máy xúc, máy chiết rót và dụng cụ trị liệu sóng đứng CT, công cụ điều hướng, cơ sở ăng ten radar, bệ phóng tên lửa, xe tăng và nhà hàng quay, vv Trong những năm gần đây, truyền động quay vòng đã được sử dụng rộng rãi trong các ngành năng lượng mới, chẳng hạn như quang điện, nhiệt mặt trời, năng lượng gió, v.v.
Bộ truyền động quay vòng đã đóng một vai trò quan trọng trong sự phát triển của robot công nghiệp, vì vậy nó được gọi rộng rãi là "khớp của máy", và robot công nghiệp được sử dụng rộng rãi trong các xưởng sản xuất.
